Зонт круглый

Зонт предназначен для защиты наружной части воздуховода от попадания в систему атмосферных осадков.

Пример обозначения200 / 350 - 180 - 0,55 - НП

Материалоцинкованная сталь

Типоразмеров19

Изготовлениепо размерам заказчика

Подробно

Описание

Зонт предназначен для защиты наружной части воздуховода от попадания в систему атмосферных осадков. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Пример обозначения	200 / 350 - 180 - 0,55 - НП
Назначение	детали систем приточной и вытяжной вентиляции
Материал	оцинкованная сталь по ГОСТ 14918
Материал по заказу	нержавеющая сталь, чёрная сталь
Изготовление	серийное и по размерам заказчика
Типоразмеров в таблице	19

Габаритные размеры и типоразмеры

Зонт круглый — габаритный чертёж — Габаритный чертёж зонт круглый. Буквенные обозначения соответствуют таблице типоразмеров.

d, мм	D, мм	S, м2	m, кг	t, мм
100	200	0,07	0,46	0,55
125	250	0,10	0,69
160	300	0,13	0,93
200	350	0,18	1,25
250	450	0,24	1,90	0,7
280	500	0,32	2,22
315	500	0,35	2,92
355	600	0,48	4,40
400	700	0,61	5,38
450	750	0,69	6,29
500	800	0,80	8,01
560	900	1,00	9,76
630	1000	1,37	15,15	1,0
710	1150	1,51	17,00
800	1300	2,07	19,20
900	1500	2,90	23,10
1000	1700	3,30	31,28
1120	1850	3,90	37,53
1250	2000	4,80	46,20

Примечание. По специальному заказу возможно изготовление зонтов любого исполнения, в том числе с защитной сеткой (исполнение «C»).

Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.

Отправить спецификацию

Запросить цену

Зонт прямоугольный

Зонт прямоугольный — изделие систем приточной и вытяжной вентиляции.

Пример обозначения300×200 / 600×500 - 300 - 0,7 - 20

Материалоцинкованная сталь

Типоразмеров64

Изготовлениепо размерам заказчика

Подробно

Описание

Зонт прямоугольный — изделие систем приточной и вытяжной вентиляции. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Пример обозначения	300×200 / 600×500 - 300 - 0,7 - 20
Назначение	детали систем приточной и вытяжной вентиляции
Материал	оцинкованная сталь по ГОСТ 14918
Материал по заказу	нержавеющая сталь, чёрная сталь
Изготовление	серийное и по размерам заказчика
Типоразмеров в таблице	64

Габаритные размеры и типоразмеры

Зонт прямоугольный — габаритный чертёж — Габаритный чертёж зонт прямоугольный. Буквенные обозначения соответствуют таблице типоразмеров.

A, мм	B, мм	С, мм	D, мм	h₁, мм	m, кг
100	100	300	300	45	2,40
150	100	350	300	53	2,40
150	150	350	350	61	2,80
200	100	400	300	60	2,80
200	150	400	350	70	3,20
200	200	400	400	80	3,70
250	100	450	300	68	3,20
250	150	450	350	79	3,70
250	200	550	500	92	4,10
250	250	550	550	101	4,50
300	100	600	400	80	4,70
300	150	600	450	90	5,20
300	200	600	500	100	5,80
300	250	600	550	110	6,30
300	300	600	600	120	6,90
400	150	700	450	105	6,30
400	200	700	500	117	6,90
400	250	700	550	129	7,40
400	300	700	600	140	8,00
400	400	700	700	163	9,10
500	150	800	450	120	7,40
500	200	800	500	133	8,00
500	250	800	550	147	8,50
500	300	800	600	160	9,10
500	400	800	700	187	10,20
500	500	800	800	213	11,30
600	200	900	500	150	9,10
600	250	900	550	165	9,60
600	300	900	600	180	10,20
600	400	900	700	158	11,30
600	500	900	800	180	12,40
600	600	900	900	203	13,50
800	250	1100	550	151	11,80
800	300	1100	600	165	12,40
800	400	1100	700	193	13,50
800	500	1100	800	220	14,60
800	600	1100	900	148	15,70
800	800	1100	1100	303	17,90
1000	300	1300	600	195	14,60
1000	400	1300	700	228	15,70
1000	500	1400	900	252	16,80
1000	600	1400	1000	280	17,90
1000	800	1400	1200	336	20,10
1000	1000	1400	1400	392	22,20
1200	400	1600	800	256	25,60
1200	500	1600	900	288	27,10
1200	600	1600	1000	320	28,80
1200	800	1600	1200	320	31,90
1200	1000	1600	1400	373	35,10
1200	1200	1600	1600	427	38,20
1400	500	1800	900	270	28,00
1400	600	1800	1000	300	28,90
1400	800	1800	1200	360	32,76
1400	1000	1800	1400	420	37,14
1400	1200	1800	1600	480	45,36
1600	600	2000	1000	333	31,90
1600	800	2000	1200	343	37,44
1600	1000	2000	1400	400	43,20
1600	1200	2000	1600	457	51,84
1800	800	2200	1200	377	38,20
1800	1000	2200	1400	440	48,60
1800	1200	2200	1600	503	56,16
2000	1000	2400	1400	480	52,00
2000	1200	2400	1600	549	57,60

Примечание. В стандартном зонте: угол α=45°, Н=h+h₁+h₂, h₁=h₂, h=100 мм.

Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.

Отправить спецификацию

Запросить цену

Зонт вытяжной пристенный ЗВП

Зонт вытяжной с лабиринтным жироуловителем служит для вытяжки и очистки горячего воздуха и паров от жира и масла. Корпус зонта изготавливается из нержавеющей стали марки AISI 430. При специальном

Материалоцинкованная сталь

Типоразмеров28

Изготовлениепо размерам заказчика

Подробно

Описание

Зонт вытяжной с лабиринтным жироуловителем служит для вытяжки и очистки горячего воздуха и паров от жира и масла. Корпус зонта изготавливается из нержавеющей стали марки AISI 430. При специальном Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Назначение	детали систем приточной и вытяжной вентиляции
Материал	оцинкованная сталь по ГОСТ 14918
Материал по заказу	нержавеющая сталь, чёрная сталь
Изготовление	серийное и по размерам заказчика
Типоразмеров в таблице	28

Габаритные размеры и типоразмеры

Зонт вытяжной пристенный ЗВП — габаритный чертёж — Габаритный чертёж зонт вытяжной пристенный звп. Буквенные обозначения соответствуют таблице типоразмеров.

Модель	A, мм	B, мм	Фильтры, шт	m, кг
ЗВП-600×650	600	650	2	18,3
ЗВП-800×650	800	650	2	22,3
ЗВП-1000×650	1000	650	3	25,8
ЗВП-1200×650	1200	650	3	30,3
ЗВП-1600×650	1600	650	4	39,0
ЗВП-1800×650	1800	650	6	42,6
ЗВП-2000×650	2000	650	5	47,0
ЗВП-600×800	600	800	2	20,4
ЗВП-800×800	800	800	2	24,4
ЗВП-1000×800	1000	800	3	28,6
ЗВП-1200×800	1200	800	3	33,0
ЗВП-1600×800	1600	800	4	42,2
ЗВП-1800×800	1800	800	6	46,3
ЗВП-2000×800	2000	800	5	50,9
ЗВП-600×1000	600	1000	2	23,0
ЗВП-800×1000	800	1000	2	27,2
ЗВП-1000×1000	1000	1000	3	32,0
ЗВП-1200×1000	1200	1000	3	36,8
ЗВП-1600×1000	1600	1000	4	46,6
ЗВП-1800×1000	1800	1000	6	51,0
ЗВП-2000×1000	2000	1000	5	56,3
ЗВП-600×1200	600	1200	2	25,8
ЗВП-800×1200	800	1200	2	30,0
ЗВП-1000×1200	1000	1200	3	35,2
ЗВП-1200×1200	1200	1200	3	40,5
ЗВП-1600×1200	1600	1200	4	51,2
ЗВП-1800×1200	1800	1200	6	55,6
ЗВП-2000×1200	2000	1200	5	60,9

Примечание. По специальному заказу возможно изготовление зонтов других размеров.

Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.

Отправить спецификацию

Запросить цену

Зонт вытяжной островной ЗВО

По умолчанию зонты изготавливаются без выходных патрубков. Диаметр выходного патрубка при необходимости согласовывается при заказе, но не может превышать 630 мм.

Материалоцинкованная сталь

Типоразмеров35

Изготовлениепо размерам заказчика

Подробно

Описание

По умолчанию зонты изготавливаются без выходных патрубков. Диаметр выходного патрубка при необходимости согласовывается при заказе, но не может превышать 630 мм. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Назначение	детали систем приточной и вытяжной вентиляции
Материал	оцинкованная сталь по ГОСТ 14918
Материал по заказу	нержавеющая сталь, чёрная сталь
Изготовление	серийное и по размерам заказчика
Типоразмеров в таблице	35

Габаритные размеры и типоразмеры

Зонт вытяжной островной ЗВО — габаритный чертёж — Габаритный чертёж зонт вытяжной островной зво. Буквенные обозначения соответствуют таблице типоразмеров.

Модель	A, мм	B, мм	Фильтры, шт	m, кг
ЗВО-600×1100	600	1100	4	27,6
ЗВО-800×1100	800	1100	4	32,8
ЗВО-1000×1100	1000	1100	6	38,0
ЗВО-1200×1100	1200	1100	6	43,7
ЗВО-1600×1100	1600	1100	8	55,4
ЗВО-1800×1100	1800	1100	12	61,0
ЗВО-2000×1100	2000	1100	10	66,8
ЗВО-600×1300	600	1300	4	29,8
ЗВО-800×1300	800	1300	4	35,3
ЗВО-1000×1300	1000	1300	6	40,7
ЗВО-1200×1300	1200	1300	6	46,6
ЗВО-1600×1300	1600	1300	8	58,8
ЗВО-1800×1300	1800	1300	12	64,7
ЗВО-2000×1300	2000	1300	10	70,7
ЗВО-600×1600	600	1600	4	33,7
ЗВО-800×1600	800	1600	4	39,5
ЗВО-1000×1600	1000	1600	6	45,7
ЗВО-1200×1600	1200	1600	6	52,2
ЗВО-1600×1600	1600	1600	8	64,9
ЗВО-1800×1600	1800	1600	12	71,2
ЗВО-2000×1600	2000	1600	10	77,7
ЗВО-600×1800	600	1800	4	36,3
ЗВО-800×1800	800	1800	4	42,6
ЗВО-1000×1800	1000	1800	6	45,6
ЗВО-1200×1800	1200	1800	6	55,9
ЗВО-1600×1800	1600	1800	8	70,0
ЗВО-1800×1800	1800	1800	12	76,8
ЗВО-2000×1800	2000	1800	10	83,8
ЗВО-600×2000	600	2000	4	39,1
ЗВО-800×2000	800	2000	4	45,4
ЗВО-1000×2000	1000	2000	6	52,8
ЗВО-1200×2000	1200	2000	6	60,1
ЗВО-1600×2000	1600	2000	8	75,4
ЗВО-1800×2000	1800	2000	12	82,7
ЗВО-2000×2000	2000	2000	10	89,8

Примечание. Стандартная высота зонта 400 мм.

Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.

Отправить спецификацию

Запросить цену

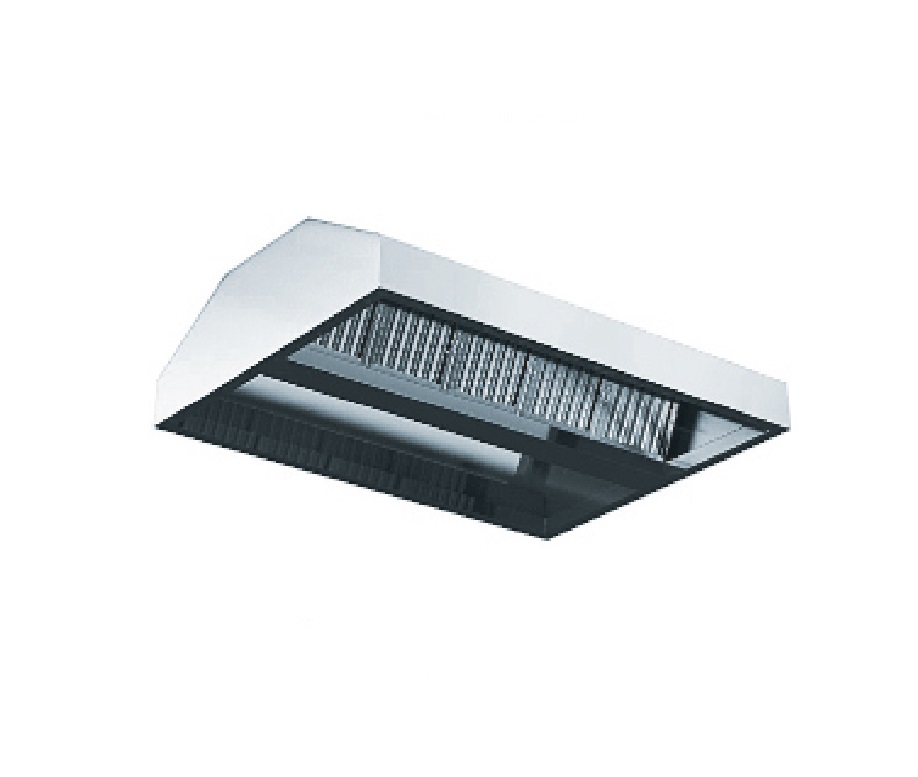

Зонт вытяжной островной ЗПВО

Зонты приточно-вытяжные серии ЗПВО устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, жировых испарений и продуктов сгорания с притоком свежего воздуха для улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания, ресторанах, столовых, кухнях и т.д.

Материалоцинкованная сталь

Типоразмеров30

Изготовлениепо размерам заказчика

Подробно

Описание

Зонты приточно-вытяжные серии ЗПВО устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, жировых испарений и продуктов сгорания с притоком свежего воздуха для улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания, ресторанах, столовых, кухнях и т.д. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Назначение	детали систем приточной и вытяжной вентиляции
Материал	оцинкованная сталь по ГОСТ 14918
Материал по заказу	нержавеющая сталь, чёрная сталь
Изготовление	серийное и по размерам заказчика
Типоразмеров в таблице	30

Габаритные размеры и типоразмеры

Зонт вытяжной островной ЗПВО — габаритный чертёж — Габаритный чертёж зонт вытяжной островной зпво. Буквенные обозначения соответствуют таблице типоразмеров.

Модель	A, мм	B, мм	Фильтры, шт	m, кг
ЗПВО-800×1100	1100	800	4	32,8
ЗПВО-1000×1100	1100	1000	6	38,0
ЗПВО-1200×1100	1100	1200	6	43,7
ЗПВО-1600×1100	1100	1600	8	55,4
ЗПВО-1800×1100	1100	1800	12	61,0
ЗПВО-2000×1100	1100	2000	10	66,8
ЗПВО-800×1300	1300	800	4	35,3
ЗПВО-1000×1300	1300	1000	6	40,7
ЗПВО-1200×1300	1300	1200	6	46,6
ЗПВО-1600×1300	1300	1600	8	58,8
ЗПВО-1800×1300	1300	1800	12	64,7
ЗПВО-2000×1300	1300	2000	10	70,7
ЗПВО-800×1600	1600	800	4	39,5
ЗПВО-1000×1600	1600	1000	6	45,7
ЗПВО-1200×1600	1600	1200	6	52,2
ЗПВО-1600×1600	1600	1600	8	64,9
ЗПВО-1800×1600	1600	1800	12	71,2
ЗПВО-2000×1600	1600	2000	10	77,7
ЗПВО-800×1800	1800	800	4	42,6
ЗПВО-1000×1800	1800	1000	6	45,6
ЗПВО-1200×1800	1800	1200	6	55,9
ЗПВО-1600×1800	1800	1600	8	70,0
ЗПВО-1800×1800	1800	1800	12	76,8
ЗПВО-2000×1800	1800	2000	10	83,8
ЗПВО-800×2000	2000	800	4	45,4
ЗПВО-1000×2000	2000	1000	6	52,8
ЗПВО-1200×2000	2000	1200	6	60,1
ЗПВО-1600×2000	2000	1600	8	75,4
ЗПВО-1800×2000	2000	1800	12	82,7
ЗПВО-2000×2000	2000	2000	10	89,8

Примечание. Стандартная высота зонта 400 мм.

Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.

Отправить спецификацию

Запросить цену

Дефлектор

Дефлектор служит для создания естественной тяги за счет теплового и ветрового напора. Ветер создает внутри цилиндрической оболочки зону пониженного давления, способствующего работе вытяжной системы.

Пример обозначения250 / 400 - 250 - ФЛ

Материалоцинкованная сталь

Типоразмеров20

Изготовлениепо размерам заказчика

Подробно

Описание

Дефлектор служит для создания естественной тяги за счет теплового и ветрового напора. Ветер создает внутри цилиндрической оболочки зону пониженного давления, способствующего работе вытяжной системы. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Пример обозначения	250 / 400 - 250 - ФЛ
Назначение	детали систем приточной и вытяжной вентиляции
Материал	оцинкованная сталь по ГОСТ 14918
Материал по заказу	нержавеющая сталь, чёрная сталь
Изготовление	серийное и по размерам заказчика
Типоразмеров в таблице	20

Габаритные размеры и типоразмеры

Дефлектор — габаритный чертёж — Габаритный чертёж дефлектор. Буквенные обозначения соответствуют таблице типоразмеров.

d, мм	D, мм	H₁, мм	m, кг	t, мм
100	200	120	1,57	0,55
125	250	175	2,18
160	320	210	3,10
180	360	230	3,76
200	400	250	4,74	0,7
250	500	300	6,41
280	560	320	7,45
315	630	360	10,44
355	700	410	17,10
400	750	460	15,48
450	800	510	30,00
500	900	560	27,62
560	1000	620	51,60	1,0
630	1200	700	41,69
710	1320	780	66,96
800	1500	870	89,97
900	1650	970	111,26
1000	1800	1250	153,59
1120	1980	1250	187,48
1250	2250	1250	230,00

Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.

Отправить спецификацию

Запросить цену

Насадка для выброса воздуха

Насадка сделана из оцинкованной тонколистовой стали. Для заказа доступны и другие материалы, такие как нержавеющая сталь. Насадка снабжается сеткой сверху и отверстием во внутреннем конусе для сбора снега и воды, которые выводятся из насадки.

Пример обозначения250 / 430 - 404 - 0,7 - ФЛ

Материалоцинкованная сталь

Типоразмеров14

Изготовлениепо размерам заказчика

Подробно

Описание

Насадка сделана из оцинкованной тонколистовой стали. Для заказа доступны и другие материалы, такие как нержавеющая сталь. Насадка снабжается сеткой сверху и отверстием во внутреннем конусе для сбора снега и воды, которые выводятся из насадки. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Пример обозначения	250 / 430 - 404 - 0,7 - ФЛ
Назначение	детали систем приточной и вытяжной вентиляции
Материал	оцинкованная сталь по ГОСТ 14918
Материал по заказу	нержавеющая сталь, чёрная сталь
Изготовление	серийное и по размерам заказчика
Типоразмеров в таблице	14

Габаритные размеры и типоразмеры

Насадка для выброса воздуха — габаритный чертёж — Габаритный чертёж насадка для выброса воздуха. Буквенные обозначения соответствуют таблице типоразмеров.

d, мм	D, мм	H, мм	m, кг	t, мм
160	320	272	1,54	0,55
180	335	305	2,05	0,55
200	345	336	2,33	0,7
250	430	404	3,60
280	480	486	4,51
315	550	496	5,51
355	615	564	8,98
400	685	724	12,02
450	775	776	14,00
500	855	844	17,00
560	955	936	21,02	1,0
630	1075	1040	26,10
710	1215	1192	33,30
800	1360	1304	59,80

Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.

Отправить спецификацию

Запросить цену

Узел прохода

Узел прохода служит для прохода вентиляционных шахт через кровельные перекрытия зданий.

Пример обозначенияУП2 - 20 - 710 - 1,2 - УГ25

Материалоцинкованная сталь

Типоразмеров120

Исполнений2

Изготовлениепо размерам заказчика

Подробно

Описание

Узел прохода служит для прохода вентиляционных шахт через кровельные перекрытия зданий. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Пример обозначения	УП2 - 20 - 710 - 1,2 - УГ25
Назначение	детали систем приточной и вытяжной вентиляции
Материал	оцинкованная сталь по ГОСТ 14918
Материал по заказу	нержавеющая сталь, чёрная сталь
Изготовление	серийное и по размерам заказчика
Типоразмеров в таблице	120

Габаритные размеры и типоразмеры

Узел прохода — габаритный чертёж — Габаритный чертёж узел прохода. Буквенные обозначения соответствуют таблице типоразмеров.

Исп.	Модель	D, мм	m, кг
без кольца для сбора конденсата	УП1	200	16
без кольца для сбора конденсата	УП1-01	250	17
без кольца для сбора конденсата	УП1-02	280	17
без кольца для сбора конденсата	УП1-03	315	18
без кольца для сбора конденсата	УП1-04	400	24
без кольца для сбора конденсата	УП1-05	450	28
без кольца для сбора конденсата	УП1-06	500	36
без кольца для сбора конденсата	УП1-07	630	44
без кольца для сбора конденсата	УП1-08	710	54
без кольца для сбора конденсата	УП1-09	800	58
без кольца для сбора конденсата	УП1-10	1000	76
без кольца для сбора конденсата	УП1-11	1250	84
с кольцом для сбора конденсата	УП1-12	200	16
с кольцом для сбора конденсата	УП1-13	250	17
с кольцом для сбора конденсата	УП1-14	280	17
с кольцом для сбора конденсата	УП1-15	315	18
с кольцом для сбора конденсата	УП1-16	400	24
с кольцом для сбора конденсата	УП1-17	450	28
с кольцом для сбора конденсата	УП1-18	500	36
с кольцом для сбора конденсата	УП1-19	630	44
с кольцом для сбора конденсата	УП1-20	710	54
с кольцом для сбора конденсата	УП1-21	800	58
с кольцом для сбора конденсата	УП1-22	1000	76
с кольцом для сбора конденсата	УП1-23	1250	84
без кольца для сбора конденсата	УП2	200	16
без кольца для сбора конденсата	УП2-01	250	17
без кольца для сбора конденсата	УП2-02	280	17
без кольца для сбора конденсата	УП2-03	315	18
без кольца для сбора конденсата	УП2-04	400	24
без кольца для сбора конденсата	УП2-05	450	28
без кольца для сбора конденсата	УП2-06	500	36
без кольца для сбора конденсата	УП2-07	630	44
без кольца для сбора конденсата	УП2-08	710	54
без кольца для сбора конденсата	УП2-09	800	58
без кольца для сбора конденсата	УП2-10	1000	76
без кольца для сбора конденсата	УП2-11	1250	84
с кольцом для сбора конденсата	УП2-12	200	16
с кольцом для сбора конденсата	УП2-13	250	17
с кольцом для сбора конденсата	УП2-14	280	17
с кольцом для сбора конденсата	УП2-15	315	18
с кольцом для сбора конденсата	УП2-16	400	24
с кольцом для сбора конденсата	УП2-17	450	28
с кольцом для сбора конденсата	УП2-18	500	36
с кольцом для сбора конденсата	УП2-19	630	44
с кольцом для сбора конденсата	УП2-20	710	54
с кольцом для сбора конденсата	УП2-21	800	58
с кольцом для сбора конденсата	УП2-22	1000	76
с кольцом для сбора конденсата	УП2-23	1250	84
без кольца для сбора конденсата	УП3	200	16
без кольца для сбора конденсата	УП3-01	250	17
без кольца для сбора конденсата	УП3-02	280	17
без кольца для сбора конденсата	УП3-03	315	18
без кольца для сбора конденсата	УП3-04	400	24
без кольца для сбора конденсата	УП3-05	450	28
без кольца для сбора конденсата	УП3-06	500	36
без кольца для сбора конденсата	УП3-07	630	44
без кольца для сбора конденсата	УП3-08	710	54
без кольца для сбора конденсата	УП3-09	800	58
без кольца для сбора конденсата	УП3-10	1000	76
без кольца для сбора конденсата	УП3-11	1250	84
с кольцом для сбора конденсата	УП3-12	200	16
с кольцом для сбора конденсата	УП3-13	250	17
с кольцом для сбора конденсата	УП3-14	280	17
с кольцом для сбора конденсата	УП3-15	315	18
с кольцом для сбора конденсата	УП3-16	400	24
с кольцом для сбора конденсата	УП3-17	450	28
с кольцом для сбора конденсата	УП3-18	500	36
с кольцом для сбора конденсата	УП3-19	630	44
с кольцом для сбора конденсата	УП3-20	710	54
с кольцом для сбора конденсата	УП3-21	800	58
с кольцом для сбора конденсата	УП3-22	1000	76
с кольцом для сбора конденсата	УП3-23	1250	84
без кольца для сбора конденсата	УП4	200	16
без кольца для сбора конденсата	УП4-01	250	17
без кольца для сбора конденсата	УП4-02	280	17
без кольца для сбора конденсата	УП4-03	315	18
без кольца для сбора конденсата	УП4-04	400	24
без кольца для сбора конденсата	УП4-05	450	28
без кольца для сбора конденсата	УП4-06	500	36
без кольца для сбора конденсата	УП4-07	630	44
без кольца для сбора конденсата	УП4-08	710	54
без кольца для сбора конденсата	УП4-09	800	58
без кольца для сбора конденсата	УП4-10	1000	76
без кольца для сбора конденсата	УП4-11	1250	84
с кольцом для сбора конденсата	УП4-12	200	16
с кольцом для сбора конденсата	УП4-13	250	17
с кольцом для сбора конденсата	УП4-14	280	17
с кольцом для сбора конденсата	УП4-15	315	18
с кольцом для сбора конденсата	УП4-16	400	24
с кольцом для сбора конденсата	УП4-17	450	28
с кольцом для сбора конденсата	УП4-18	500	36
с кольцом для сбора конденсата	УП4-19	630	44
с кольцом для сбора конденсата	УП4-20	710	54
с кольцом для сбора конденсата	УП4-21	800	58
с кольцом для сбора конденсата	УП4-22	1000	76
с кольцом для сбора конденсата	УП4-23	1250	84
без кольца для сбора конденсата	УП5	200	16
без кольца для сбора конденсата	УП5-01	250	17
без кольца для сбора конденсата	УП5-02	280	17
без кольца для сбора конденсата	УП5-03	315	18
без кольца для сбора конденсата	УП5-04	400	24
без кольца для сбора конденсата	УП5-05	450	28
без кольца для сбора конденсата	УП5-06	500	36
без кольца для сбора конденсата	УП5-07	630	44
без кольца для сбора конденсата	УП5-08	710	54
без кольца для сбора конденсата	УП5-09	800	58
без кольца для сбора конденсата	УП5-10	1000	76
без кольца для сбора конденсата	УП5-11	1250	84
с кольцом для сбора конденсата	УП5-12	200	16
с кольцом для сбора конденсата	УП5-13	250	17
с кольцом для сбора конденсата	УП5-14	280	17
с кольцом для сбора конденсата	УП5-15	315	18
с кольцом для сбора конденсата	УП5-16	400	24
с кольцом для сбора конденсата	УП5-17	450	28
с кольцом для сбора конденсата	УП5-18	500	36
с кольцом для сбора конденсата	УП5-19	630	44
с кольцом для сбора конденсата	УП5-20	710	54
с кольцом для сбора конденсата	УП5-21	800	58
с кольцом для сбора конденсата	УП5-22	1000	76
с кольцом для сбора конденсата	УП5-23	1250	84

Типы исполнения

Примечание. Для D≤400мм — D₁=D+300 D>400мм — D₁=D+400.

Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.

Отправить спецификацию

Запросить цену

✓ Товар добавлен в корзину

Запросить цену

Зонты, дефлекторы и узлы прохода

Описание

Технические характеристики

Габаритные размеры и типоразмеры

Описание

Технические характеристики

Габаритные размеры и типоразмеры

Описание

Технические характеристики

Габаритные размеры и типоразмеры

Описание

Технические характеристики

Габаритные размеры и типоразмеры

Описание

Технические характеристики

Габаритные размеры и типоразмеры

Описание

Технические характеристики

Габаритные размеры и типоразмеры

Описание

Технические характеристики

Габаритные размеры и типоразмеры

Описание

Технические характеристики

Габаритные размеры и типоразмеры

Типы исполнения
