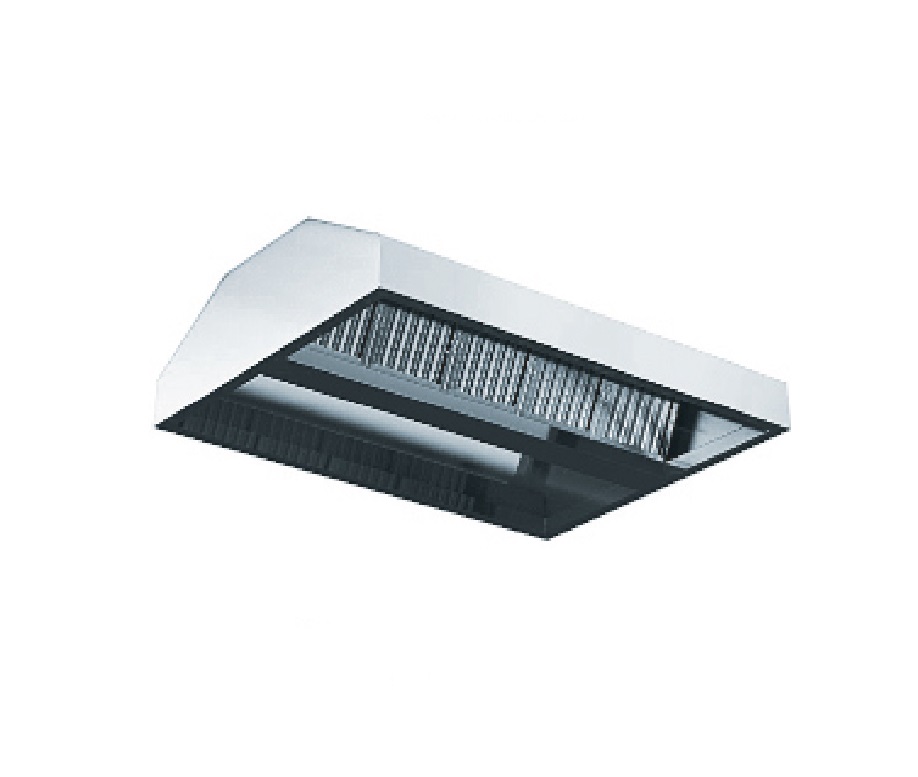

Зонт вытяжной островной ЗПВО

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ЗПВО

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Конструкция вытяжного зонта предусматривает снятие и возможность промывки как жироулавливателей (лабиринтных фильтров), так и поддонов для сбора жира. Зонт изготавливается под размеры теплового оборудования, длина до 4 метров. Врезка вытяжных и приточных патрубков выполняется по эскизу заказчика и входит в стоимость изделия. Жиросборник оснащён патрубком для слива жира, лабиринтные фильтры снимаются для мойки без инструмента.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Зонт вытяжной островной ЗПВО — купол на подвесах над тепловым оборудованием, стоящим в центре помещения: собирает горячий воздух и пары, отбивая жир лабиринтными фильтрами. В таблице типоразмеров приведены 800×1100 и 1000×1100 мм с четырьмя и шестью фильтрами соответственно; в каталоге встречается и обозначение 600×1100, размеры вне таблицы изготавливаются по специальному заказу.

Типостровной, подвес над отдельно стоящим оборудованием

Типоразмеры (фронт B × глубина A)800×1100 и 1000×1100 мм по таблице; в каталоге приведено и обозначение 600×1100

Число фильтров4 (800×1100), 6 (1000×1100)

Масса32,8 кг (800×1100), 38,0 кг (1000×1100)

Корпуснержавеющая сталь; по заказу — оцинкованная сталь с порошковым покрытием по RAL

Фильтры и поддонынержавеющая сталь AISI 430 независимо от исполнения корпуса

Комплектациясъёмные лабиринтные жироуловители и поддоны для сбора жира

Выходной патрубокпо умолчанию отсутствует, диаметр согласовывается при заказе

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. По запросу изготовим из нержавеющей стали или сварным из чёрной, с окраской или огнезащитой.

Базовое · до 5 раб. днейОцинкованная сталь0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Цена по запросу · до 5 раб. днейНержавеющая стальAISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Цена по запросу · до 5 раб. днейЧёрная сталь, сварные1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

На выборТолщина и покрытиеТолщина стали 0,5–3 мм по назначению. По запросу — порошковая окраска в RAL, грунт или огнезащитное покрытие.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Больше фронт — больше фильтровФронт 1000 мм комплектуется шестью фильтрами вместо четырёх у 800 мм.

Одна глубина на оба размераГлубина A равна 1100 мм в обоих типоразмерах: при переходе на больший фронт габарит по глубине и схема подвеса не меняются.

Полная промывка жирового трактаЖироуловители и поддоны для сбора жира снимаются, поэтому отмывается весь участок, где оседает жир.

Где применяется

островные варочные и жарочные линии предприятий питания
цехи, где оборудование стоит в центре и обслуживается со всех сторон
островное оборудование, перекрываемое куполом глубиной 1100 мм
столовые, кафе, рестораны, пищевые производства

Условное обозначение

ЗПВО-1000×1100 — островной вытяжной зонт с фронтальным размером 1000 мм и глубинным 1100 мм. В этом ряду буквой A обозначен глубинный размер, буквой B — фронтальный, а порядок чисел в обозначении прежний: сначала фронт, затем глубина.

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

фронтальный размер B выбирают по длине оборудования — 800 или 1000 мм; глубина A в обоих табличных типоразмерах 1100 мм
число фильтров (4 или 6) определяет объём регулярной промывки
в заказе указывают исполнение корпуса и цвет RAL, а также нужен ли выходной патрубок и его диаметр
размеры вне таблицы изготавливаются по специальному заказу

Монтаж и эксплуатация

подвес к строительным конструкциям с расчётом на массу типоразмера (32,8 или 38,0 кг), жир и остатки воды в поддонах
купол устанавливают над оборудованием с перекрытием его габарита по фронту и глубине
фильтры и поддоны снимают для промывки по мере накопления жира и ставят обратно сухими
работа без установленных жироуловителей ведёт к осаждению жира в воздуховоде и на вентиляторе

Важно знать

Патрубков в базовом исполнении нет

По умолчанию зонты изготавливаются без выходных патрубков. Диаметр присоединения согласовывают при заказе, и он ограничен предельным значением — его уточняют до изготовления.

Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
