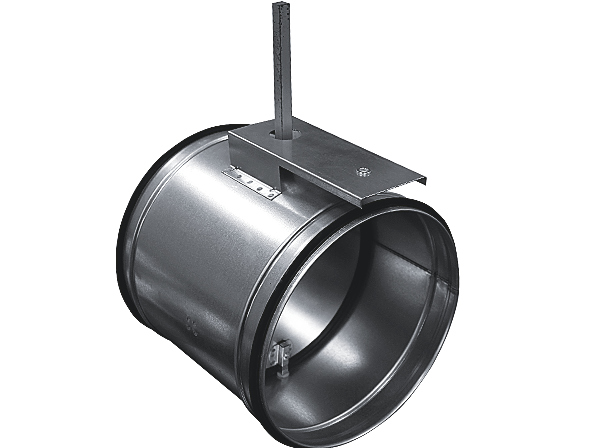

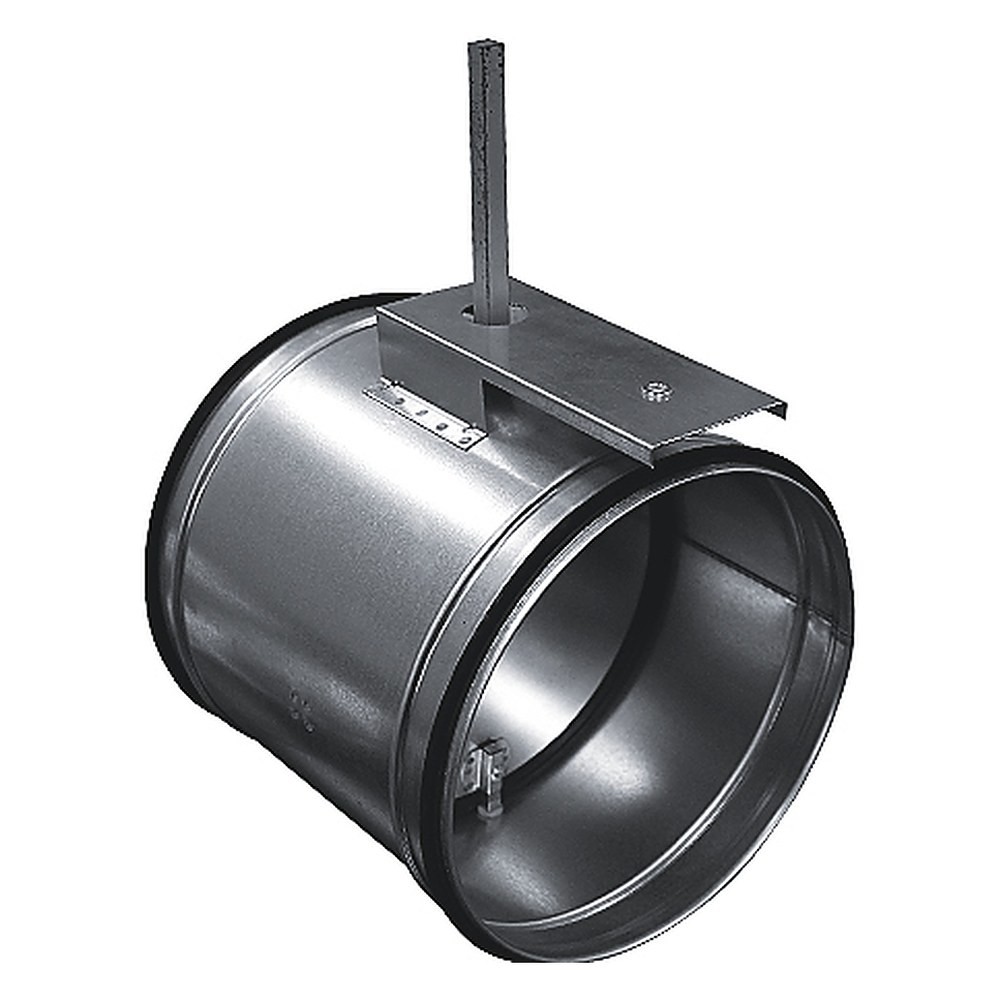

Заслонка воздушная круглая AIRS ЗАСЛ-К

Воздушная заслонка для круглых каналов применяется в системах вентиляции и кондиционирования и предназначена для перекрытия вентиляционного канала и регулирования расхода воздуха.

Применение и особенности

Применение

Конструкция и материалы

Заслонка AIRS ЗАСЛ-К представлена шестью типоразмерами. Корпус и поворотная пластина изготовлены из оцинкованного стального листа. Резиновый уплотнитель на кромке поворотной пластины препятствует ее примерзанию к корпусу в зимний период, а также обеспечивает герметичное перекрытие канала. В стандартной комплектации воздушная заслонка AIRS ЗАСЛ-К оснащена площадкой под электропривод. По запросу изделие комплектуется ручкой. Поворотный шток квадратного сечения со стороной 12 мм обеспечивает надежную фиксацию привода. Рабочий диапазон температур окружающего воздуха от -40°C до +70°C.

Монтаж

Воздушная заслонка монтируется в любом положении. При монтаже необходимо оставлять сервисное пространство для доступа к приводу заслонки.

Габаритные размеры и масса

Аэродинамика и уровень шума

P_ст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт

Материалы и покрытие

Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.

Монтаж

Монтируется в канал с учётом направления потока; привод располагается снаружи, к нему обеспечивают доступ. Для утеплённых исполнений подводят питание к нагревательному элементу.

Как формируется обозначение

Документы и поставка

К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.
