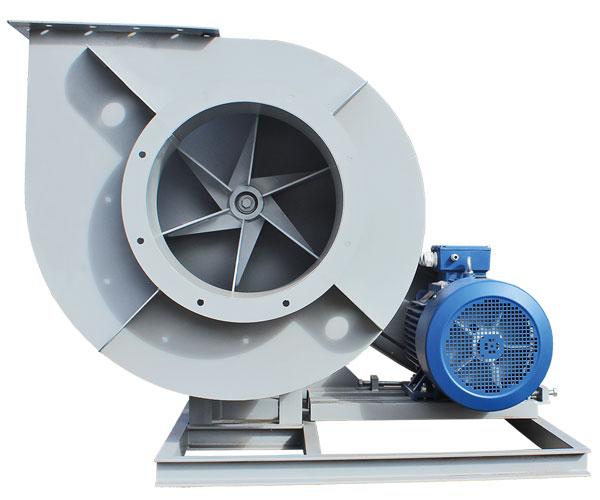

Вентилятор пылевой ВЦП 7-40
⚙️ Подбор и заказ
Описание
Вентиляторы пылевые ВЦП 7-40 радиального типа работают на одностороннее всасывание рабочей среды и способны развивать среднее давление. Вентиляторы данной серии могут эксплуатироваться в системах вентиляции общеобменного типа, а также в качестве элемента технологических линий, где техпроцесс предусматривает перемещение неагрессивных газовоздушных сред, на линиях пневматической транспортировки мелкодисперсных сыпучих материалов, для утилизации металлической и деревянной стружки из зоны станков, на производстве ЖБ-изделий и т.д.
Рабочая среда пылевых вентиляторов ВЦП 7-40 – воздух и химически нейтральные газо- пыле- воздушные неабразивные смеси температурой до +80 °С и запыленностью не более 0,6 кг/м³
Общие сведения
- Назначение: системы вентиляции, технологические установки
- Количество лопаток рабочего колеса: 6
- Конструктивное исполнение лопаток рабочего колеса: загнутые вперед
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
- Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011
Конструкция и монтаж
Вентиляторы в износостойком исполнении для перемещения малоабразивных сред изготавливаются по специальному запросу.
Вентиляторы пылевые ВЦП 7-40 поставляются потребителю в полностью собранном и готовом к монтажу виде.
Данный тип агрегатов рассчитан на стационарную установку. Пылевые вентиляторы монтируются на жестком основании и крепятся к нему анкерными болтами.
Пылевые радиальные вентиляторы ВЦП 7-40 имеют моноблочную конструкцию, - на сварной раме скомпонованы корпус, рабочее колесо и привод.
Корпус изготавливается из тонколистового металла и имеет спиралевидную форму (тип – «улитка»). Для подсоединения к воздуховодам на корпусной детали предусматриваются патрубки с фланцами. Подсоединение к воздуховодам вентсети может быть прямым или через гибкие вставк и соответствующего типоразмера. Корпус – поворотный, что дает возможность выставить его под удобным углом при монтаже.
Внутри «улитки» размещено рабочее колесо радиального типа с 6-тью отогнутыми в сторону вращения лопатками.
Приводной электродвигатель вентилятора пылевого ВЦП 7-40 может быть смонтирован:
- соосно рабочему колесу на подставке (схема №1)
- на опорной станине (схема №5), в этом случае крутящий момент передает ременная передача
Условия эксплуатации
Радиальные вентиляторы пылевые ВЦП 7-40 допускаются к работе в климатических условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40 °С…+40 °С. Категории размещения – 3 и 2. Если электрическая часть защищена от атмосферных осадков и солнечных лучей, допускается размещение по 1-ой категории.
Варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
Технические характеристики
ВЦП 7-40 №2,50,75–1,52 тыс. м³/ч · 900–1190 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 000 | 1,5 | 3,5 | 80A2 | 0,75 | 1,4 | 1060 | 1190 | 26 | ДО-38 | 4 | ВР 201 | 4 |
| 1 | 3 000 | 2,2 | 4,85 | 80B2 | 0,75 | 1,52 | 900 | 1190 | 28 | ДО-38 | 4 | ВР 201 | 4 |
ВЦП 7-40 №3,151,5–3,5 тыс. м³/ч · 1350–1800 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 000 | 2,2 | 4,85 | 80В2 | 1,5 | 2,75 | 1650 | 1800 | 58 | ДО-38 | 4 | ВР 201 | 4 |
| 1 | 3 000 | 3,0 | 6,34 | 90L2 | 1,5 | 3,50 | 1350 | 1800 | 64 | ДО-38 | 4 | ВР 201 | 4 |
ВЦП 7-40 №41200–6945 тыс. м³/ч · 500–2900 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1500 | 5,5 | 11,7 | 112М4 | 1200 | 3400 | 500 | 690 | 90 | ДО-40 | 4 | ВР-201 | 4 |
| 1 | 3000 | 7,5 | 14,9 | 112М2 | 2470 | 5250 | 2600 | 2900 | 96 | ДО-40 | 4 | ВР-201 | 4 |
| 1 | 3000 | 11 | 21,2 | 132М2 | 2470 | 6945 | 2060 | 2900 | 116 | ДО-40 | 4 | ВР-202 | 4 |
ВЦП 7-40 №51655–11557 тыс. м³/ч · 676–4308 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1500 | 3 | 6,7 | 100S4 | 1655 | 5524 | 676 | 985 | 98 | ДО-40 | 4 | ВР-201 | 4 |
| 1 | 3000 | 15 | 28,8 | 160S2 | 3450 | 7295 | 3657 | 4308 | 168 | ДО-41 | 4 | ВР-202 | 4 |
| 1 | 3000 | 18,5 | 34,7 | 160M2 | 3450 | 9295 | 3314 | 4308 | 175 | ДО-41 | 4 | ВР-202 | 4 |
| 1 | 3000 | 22 | 41 | 180S2 | 3450 | 10967 | 3049 | 4308 | 236 | ДО-42 | 4 | ВР-203 | 4 |
| 1 | 3000 | 30 | 55,4 | 180M2 | 3450 | 11557 | 2972 | 4308 | 253 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 1810 | 5,5 | 11,7 | 112M4 | 2180 | 7126 | 1127 | 1639 | 171 | ДО-41 | 4 | ВР-202 | 4 |
| 5 | 2030 | 7,5 | 15,6 | 132S4 | 2392 | 7850 | 1420 | 2062 | 198 | ДО-41 | 4 | ВР-202 | 4 |
| 5 | 2285 | 11 | 22,5 | 132M4 | 2693 | 8996 | 1796 | 2613 | 207 | ДО-41 | 4 | ВР-203 | 4 |
| 5 | 2575 | 15 | 30,1 | 160S4 | 3029 | 9800 | 2300 | 3306 | 228 | ДО-41 | 6 | ВР-203 | 4 |
| 5 | 2700 | 18,5 | 34,7 | 160М2 | 3200 | 10600 | 2500 | 3650 | 228 | ДО-41 | 6 | ВР-203 | 4 |
ВЦП 7-40 №6,32400–17950 тыс. м³/ч · 480–4250 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1, 3 | 960 | 5,5 | 12,9 | 132S6 | 2400 | 8420 | 480 | 760 | 192 | ДО-41 | 4 | ВР-203 | 4 |
| 1, 3 | 1460 | 7,5 | 15,6 | 132S4 | 3610 | 8850 | 1500 | 1760 | 195 | ДО-41 | 4 | ВР-203 | 4 |
| 1, 3 | 1460 | 11 | 22,5 | 132M4 | 3610 | 12800 | 1120 | 1760 | 204 | ДО-41 | 4 | ВР-203 | 4 |
| 5 | 1400 | 7,5 | 15,6 | 132S4 | 3200 | 9000 | 1400 | 1600 | 252 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 1400 | 11 | 22,5 | 132M4 | 3200 | 11000 | 1200 | 1600 | 261 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 1615 | 11 | 22,5 | 132M4 | 3650 | 10000 | 1850 | 2200 | 261 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 1615 | 15 | 30,1 | 160S4 | 3650 | 12600 | 1550 | 2200 | 282 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 1700 | 15 | 30,1 | 160S4 | 3900 | 13300 | 1750 | 2400 | 282 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 1810 | 18,5 | 36,5 | 160M4 | 4100 | 14100 | 2000 | 2700 | 312 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 2040 | 30 | 57,5 | 180M4 | 4600 | 16000 | 2500 | 3450 | 370 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 2285 | 37 | 69,9 | 200M4 | 5100 | 17950 | 3150 | 4250 | 420 | ДО-43 | 4 | ВР-203 | 6 |
ВЦП 7-40 №83900–29000 тыс. м³/ч · 750–4400 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1, 3 | 970 | 5,5 | 12,9 | 132S6 | 3900 | 10500 | 950 | 1150 | 281 | ДО-42 | 4 | ВР-203 | 4 |
| 1, 3 | 970 | 7,5 | 17,2 | 132M6 | 3900 | 15000 | 750 | 1150 | 294 | ДО-42 | 4 | ВР-203 | 4 |
| 1, 3 | 1470 | 18,5 | 36,5 | 160M4 | 6000 | 15000 | 2250 | 2650 | 344 | ДО-42 | 4 | ВР-203 | 4 |
| 1, 3 | 1470 | 22 | 43,2 | 180S4 | 6000 | 19000 | 2050 | 2650 | 377 | ДО-42 | 6 | ВР-203 | 4 |
| 1, 3 | 1470 | 30 | 57,5 | 180M4 | 6000 | 23500 | 1750 | 2650 | 402 | ДО-42 | 6 | ВР-203 | 6 |
| 5 | 960 | 7,5 | 17,2 | 132M6 | 3900 | 15000 | 750 | 1150 | 362 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 1135 | 11 | 22,5 | 132M4 | 4500 | 16300 | 1050 | 1550 | 361 | ДО-42 | 4 | ВР-203 | 4 |
| 5 | 1200 | 15 | 32,2 | 160M6 | 4900 | 19000 | 1150 | 1750 | 425 | ДО-43 | 4 | ВР-203 | 6 |
| 5 | 1285 | 18,5 | 38,3 | 180M6 | 5100 | 20500 | 1350 | 2000 | 450 | ДО-43 | 4 | ВР-203 | 6 |
| 5 | 1320 | 18,5 | 36,5 | 160M4 | 5200 | 20100 | 1400 | 2100 | 412 | ДО-43 | 4 | ВР-203 | 6 |
| 5 | 1450 | 22 | 43,2 | 180S4 | 6000 | 20000 | 1850 | 2550 | 445 | ДО-43 | 4 | ВР-203 | 6 |
| 5 | 1520 | 30 | 57,5 | 180M4 | 6150 | 24000 | 1900 | 2850 | 470 | ДО-43 | 4 | ВР-203 | 6 |
| 5 | 1615 | 37 | 69,9 | 200M4 | 6600 | 25200 | 2150 | 3150 | 520 | ДО-43 | 4 | ВР-203 | 6 |
| 5 | 1670 | 37 | 69,9 | 200M4 | 6800 | 25000 | 2350 | 3400 | 520 | ДО-43 | 4 | ВР-203 | 6 |
| 5 | 1700 | 45 | 87 | 200L4 | 9900 | 26800 | 2400 | 3550 | 540 | ДО-43 | 4 | ВР-203 | 6 |
| 5 | 1810 | 55 | 100,3 | 225M4 | 7400 | 28900 | 2650 | 4000 | 615 | ДО-44 | 4 | ВР-203 | 8 |
| 5 | 1900 | 55 | 100,3 | 225M4 | 7700 | 29000 | 3050 | 4400 | 615 | ДО-44 | 4 | ВР-203 | 8 |
ВЦП 7-40 №109–46,8 тыс. м³/ч · 780–4500 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 750 | 11,0 | 25,5 | 160M8 | 9,0 | 24,5 | 780 | 1100 | 430 | ДО-44 | 8 | ВР 203 | 8 |
| 1 | 1 000 | 22,0 | 44,7 | 200M6 | 12,6 | 32,8 | 1400 | 2000 | 590 | ДО-44 | 8 | ВР 203 | 8 |
| 1 | 1 500 | 75,0 | 138,3 | 250S4 | 18,0 | 46,8 | 3700 | 4500 | 730 | ДО-44 | 8 | ВР 203 | 10 |
ВЦП 7-40 №12,518–64,8 тыс. м³/ч · 1280–3200 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 750 | 30,0 | 63,0 | 225М8 | 18,0 | 48,6 | 1280 | 1700 | 690 | ДО-44 | 8 | ВР 203 | 10 |
| 1 | 1 000 | 75,0 | 142,0 | 280S6 | 23,7 | 64,8 | 2300 | 3200 | 970 | ДО-44 | 8 | ВР 203 | 10 |
Выпускаемые типоразмеры
№2,5, №3,15, №4, №5, №6,3, №8, №10, №12,5
