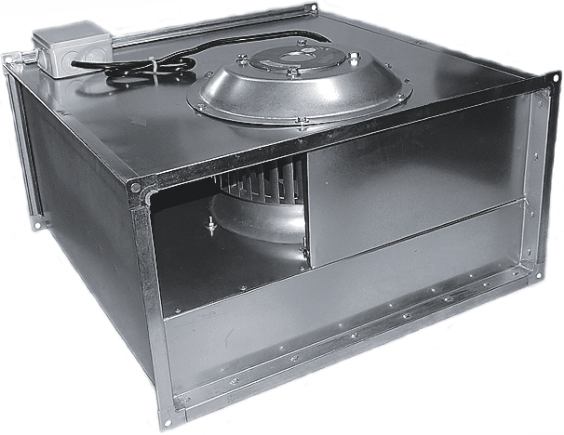

Вентилятор канальный прямоугольный повышенной производительности AIRS ВЕНТ-ПУ

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Вентилятор предназначен для перемещения воздуха и других невзрывоопасных газовых смесей. Устанавливается в прямоугольный канал систем и используется для внутреннего и наружного применения в условиях умеренного климата. Допустимая температура перемещаемого воздуха от –30 до +40°С. Вентилятор имеет рабочие колеса меньшей производительности чем в линейке AIRS ВЕНТ-П, создает меньшие шумовые характеристики при том же типоразмере. В стандартном исполнении изготовливается из оцинкованной стали. Рабочие колеса статически и динамически отбалансированы. Диффузоры изготовлены из алюминия или стеклопластика, электромоторы из сплавов алюминия, меди, пластмасс. Постоянный входной контроль материалов обеспечивает надежность работы вентилятора. Применяются асинхронные однофазные и трехфазные компактные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением. Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха.

Температураот –30 до +40°С

Длина530-1210 мм

Габаритные размеры и масса

Вентилятор канальный прямоугольный повышенной производительности AIRS ВЕНТ-ПУ — чертёж — Габаритный чертёж AIRS ВЕНТ-ПУ

Модель	A, мм	B, мм	C, мм	D, мм	L, мм	G	Масса, кг
AIRS ВЕНТ-ПУ-500×250/200.4Е	500	250	540	240	530	9	16,1
AIRS ВЕНТ-ПУ-500×250/200.4D	500	250	540	240	530	9	16,1
AIRS ВЕНТ-ПУ-500×300/225.4Е	500	300	540	340	565	9	20,8
AIRS ВЕНТ-ПУ-500×300/225.4D	500	300	540	340	565	9	20,4
AIRS ВЕНТ-ПУ-600×300/250.4Е	600	300	660	340	642	9	29,6
AIRS ВЕНТ-ПУ-600×300/250.4D	600	300	660	340	642	9	25,7
AIRS ВЕНТ-ПУ-600×350/280.4E	600	350	660	390	720	9	36,9
AIRS ВЕНТ-ПУ-600×350/280.4D	600	350	660	390	720	9	36,9
AIRS ВЕНТ-ПУ-600×350/280.6D	600	350	660	390	720	9	29,2
AIRS ВЕНТ-ПУ-700×400/315.4D	700	400	760	440	780	9	58,0
AIRS ВЕНТ-ПУ-700×400/315.6D	700	400	760	440	780	9	40,5
AIRS ВЕНТ-ПУ-800×500/355.4D	800	500	860	540	885	11	74,0
AIRS ВЕНТ-ПУ-800×500/355.6D	800	500	860	540	885	11	67,0
AIRS ВЕНТ-ПУ-900×500/400.4D	900	500	960	560	985	11	90,0
AIRS ВЕНТ-ПУ-900×500/400.6D	900	500	960	560	985	11	89,0
AIRS ВЕНТ-ПУ-1000×500/450.6D	1000	500	1060	560	1210	11	130,0

Модель	Макс. расход воздуха Q, м³/ч	Макс. полное давление Па	е, Обороты при макс. КПД, P, об/мин.	Шум через корпус, дБ(А)	Макс. электр. мощность, N, кВт	Напряжение двигателя,	Макс. ток,	t макс., °C
AIRS ВЕНТ-ПУ-500×250/200.4Е	1300	248	1280	58,9	0,33	230	1,52	50
AIRS ВЕНТ-ПУ-500×250/200.4D	1300	248	1270	55,4	0,33	400	0,63	50
AIRS ВЕНТ-ПУ-500×300/225.4Е	1830	340	1320	61,0	0,51	230	2,30	50
AIRS ВЕНТ-ПУ-500×300/225.4D	1730	340	1300	60,8	0,49	400	0,85	50
AIRS ВЕНТ-ПУ-600×300/250.4Е	2700	400	1400	65,5	0,87	400	1,80	50
AIRS ВЕНТ-ПУ-600×300/250.4D	2550	425	1360	65,6	1,70	400	3,20	50
AIRS ВЕНТ-ПУ-600×350/280.4E	3000	420	1360	62,8	1,60	230	7,30	40
AIRS ВЕНТ-ПУ-600×350/280.4D	3700	500	1360	65,6	1,70	400	3,20	50
AIRS ВЕНТ-ПУ-600×350/280.6D	2400	240	900	58,8	0,45	400	0,85	50
AIRS ВЕНТ-ПУ-700×400/315.4D	4400	600	1360	69,5	2,20	400	4,00	40
AIRS ВЕНТ-ПУ-700×400/315.6D	3700	280	940	64,7	0,78	400	1,50	50
AIRS ВЕНТ-ПУ-800×500/355.4D	6000	900	1340	68,1	3,50	400	5,90	40
AIRS ВЕНТ-ПУ-800×500/355.6D	4600	460	900	61,6	1,15	400	2,30	50
AIRS ВЕНТ-ПУ-900×500/400.4D	7100	1100	1400	71,8	4,80	400	8,00	45
AIRS ВЕНТ-ПУ-900×500/400.6D	7800	590	870	65,7	2,80	400	4,85	40
AIRS ВЕНТ-ПУ-1000×500/450.6D	8400	720	930	67,7	3,50	400	6,00	40

Акустические характеристики

Модель	Зона измерения	Общий, дБА	Lwa по октавам, дБА	125	250	500	1000	2000	4000	8000
AIRS ВЕНТ-ПУ-500×250/200.4Е	на всасывании	70	54	86	64	62	56	56	55	49
AIRS ВЕНТ-ПУ-500×250/200.4Е	на нагнетании	62	38	45	59	55	56	49	46	41
AIRS ВЕНТ-ПУ-500×250/200.4D	на всасывании	70	55	68	65	60	56	55	53	46
AIRS ВЕНТ-ПУ-500×250/200.4D	на нагнетании	60	33	41	58	51	49	44	40	33
AIRS ВЕНТ-ПУ-500×300/225.4Е	на всасывании	74	62	70	67	59	63	64	62	59
AIRS ВЕНТ-ПУ-500×300/225.4Е	на нагнетании	63	35	47	57	58	55	51	46	50
AIRS ВЕНТ-ПУ-500×300/225.4D	на всасывании	74	62	70	67	59	63	64	62	59
AIRS ВЕНТ-ПУ-500×300/225.4D	на нагнетании	63	35	47	57	58	55	51	46	50
AIRS ВЕНТ-ПУ-600×300/250.4Е	на всасывании	77	65	73	68	64	67	68	66	62
AIRS ВЕНТ-ПУ-600×300/250.4Е	на нагнетании	66	38	54	62	58	61	55	51	47
AIRS ВЕНТ-ПУ-600×300/250.4D	на всасывании	76	65	71	65	63	66	55	51	47
AIRS ВЕНТ-ПУ-600×300/250.4D	на нагнетании	64	43	52	59	55	58	67	66	62
AIRS ВЕНТ-ПУ-600×350/280.4E	на всасывании	83	68	79	71	66	70	71	68	69
AIRS ВЕНТ-ПУ-600×350/280.4E	на нагнетании	68	40	62	66	60	63	57	51	48
AIRS ВЕНТ-ПУ-600×350/280.4D	на всасывании	78	70	72	68	66	70	71	67	63
AIRS ВЕНТ-ПУ-600×350/280.4D	на нагнетании	65	40	55	60	60	57	54	52	47
AIRS ВЕНТ-ПУ-600×350/280.6D	на всасывании	68	59	62	57	56	58	56	54	46
AIRS ВЕНТ-ПУ-600×350/280.6D	на нагнетании	57	37	51	52	48	46	42	40	36
AIRS ВЕНТ-ПУ-700×400/315.4D	на всасывании	81	72	77	68	69	73	72	69	65
AIRS ВЕНТ-ПУ-700×400/315.4D	на нагнетании	68	49	62	62	60	60	55	52	48
AIRS ВЕНТ-ПУ-700×400/315.6D	на всасывании	71	64	67	58	60	61	60	58	54
AIRS ВЕНТ-ПУ-700×400/315.6D	на нагнетании	60	43	52	56	53	50	46	45	40
AIRS ВЕНТ-ПУ-800×500/355.4D	на всасывании	84	79	78	70	70	50	46	46	68
AIRS ВЕНТ-ПУ-800×500/355.4D	на нагнетании	73	56	65	67	65	75	47	71	59
AIRS ВЕНТ-ПУ-800×500/355.6D	на всасывании	73	56	65	67	70	65	63	61	55
AIRS ВЕНТ-ПУ-800×500/355.6D	на нагнетании	57	35	49	51	65	51	45	42	36
AIRS ВЕНТ-ПУ-900×500/400.4D	на всасывании	83	82	75	75	71	76	75	71	67
AIRS ВЕНТ-ПУ-900×500/400.4D	на нагнетании	75	57	68	69	67	69	64	50	58
AIRS ВЕНТ-ПУ-900×500/400.6D	на всасывании	77	65	68	65	69	72	71	67	61
AIRS ВЕНТ-ПУ-900×500/400.6D	на нагнетании	67	49	57	60	62	60	55	51	50
AIRS ВЕНТ-ПУ-1000×500/450.6D	на всасывании	72	72	69	65	71	72	72	69	65
AIRS ВЕНТ-ПУ-1000×500/450.6D	на нагнетании	64	54	65	61	63	61	58	53	53

Аэродинамика и уровень шума

Вентилятор канальный прямоугольный повышенной производительности AIRS ВЕНТ-ПУ — аэродинамическая характеристика

P_ст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт

Материалы и покрытие

Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.

Монтаж

Устанавливается непосредственно в прямоугольный канал в любом положении. Для развязки по вибрации до и после агрегата ставятся гибкие вставки, корпус крепится на монтажную раму или кронштейны.

Как формируется обозначение

AIRS ВЕНТ-ПУ-500×250/200.4E

Типовое обозначение вентилятора
Присоединительный размер, мм
Диаметр рабочего колеса, мм
Число полюсов электродвигателя
Электродвигатель E

Документы и поставка

К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.
