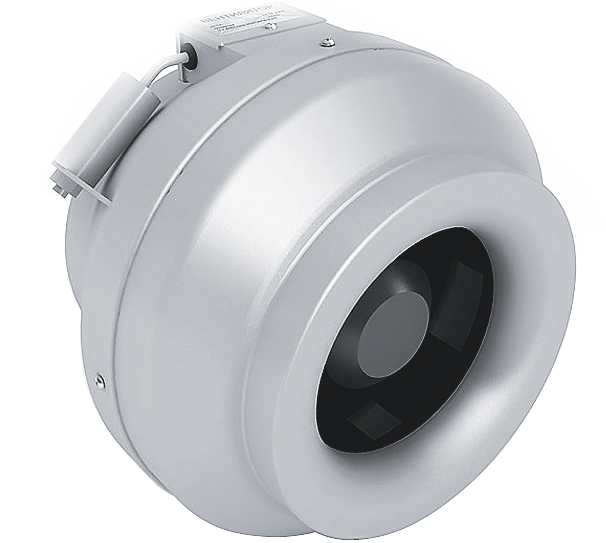

Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ

✓ Всегда в наличии / под заказ Доставка по всей России
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ
Технический лист (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель
Вентилятор предназначен для перемещения воздуха и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха. Рабочее колесо с загнутыми назад лопатками, двигатель с внешним ротором и встроенной тепловой защитой, корпус из оцинкованной стали. Врезается прямо в круглый воздуховод и не требует отдельной вентиляционной камеры. Исполнение ВЕНТ-КШ имеет шумоизолированный корпус и тише на 8–12 дБА, ВЕНТ-КМ — компактная версия для стеснённых узлов. Работает в любом положении, направление потока указано стрелкой на корпусе.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Вентилятор предназначен для перемещения воздуха и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Диапазон температурот -40 до +40°C
Рабочий ресурс40000 ч

Применение и особенности

Применение

Корпус изготовлен из прочного легкого высококачественного пластика, не подверженного коррозии и имеющего эстетичный внешний вид. Рабочие колеса с назад загнутыми лопатками выполнены из оцинкованного стального листа. В качестве привода используются компактные асинхронные однофазные электродвигатели с внешним ротором, не требующие дополнительного обслуживания. Статически и динамически сбалансированные рабочие колеса и электродвигатели позволяют достичь более 40 000 ч. рабочего ресурса. Класс изоляции корпуса IP 44. Двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу тепла. Рабочий диапазон температур от -40 до +40°C.

Электродвигатели стандартно оснащены термоконтактами с автоматическим перезапуском, расположенными внутри обмотки, что позволяет обеспечить наиболее надежную и точную защиту при перегреве, в случае перегрузки, высокой температуры воздуха и т. п. Не требуется подключение внешнего устройства защиты.

Регулирование производительности

Для плавного изменения производительности рекомендуется применять электронные регуляторы оборотов. Возможно использование трансформаторных пятиступенчатых регуляторов.

Монтаж

Устанавливается в любом положении непосредственно в сеть воздуховодов. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется применять до и после вентилятора гибкие вставки.

Важно. Электродвигатели вентиляторов нельзя защищать обычными токоограничивающими предохранительными элементами!

Габаритные размеры и масса

Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — чертёж
Габаритный чертёж AIRS ВЕНТ-К
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — чертёж
Габаритный чертёж AIRS ВЕНТ-К
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — чертёж
Габаритный чертёж AIRS ВЕНТ-К
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — чертёж
Габаритный чертёж AIRS ВЕНТ-К
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — чертёж
Габаритный чертёж AIRS ВЕНТ-К
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — чертёж
Габаритный чертёж AIRS ВЕНТ-К
МодельABCDE
AIRS ВЕНТ-К/ВЕНТ-КШ-10031000 31035099 7
AIRS ВЕНТ-К/ВЕНТ-КШ-1253100310350124 7
AIRS ВЕНТ-К/ВЕНТ-КШ-1603800400440159 7
AIRS ВЕНТ-К/ВЕНТ-КШ-20038000 400440199 7
AIRS ВЕНТ-К/ВЕНТ-КШ-25038000 400440249 7
AIRS ВЕНТ-К/ВЕНТ-КШ-3154155465465314 7
ПроизводительМотор-колесоСкор., мин-1Напр. дв.,Мощн., ВтТок,Q, м³/часВес, кг
Исполнение 1двигатель исполнения 12400230700,22602,5
Исполнение 2двигатель исполнения 22380230700,263802,6
ПроизводительМотор-колесоСкор., мин-1Напр. дв.,Мощн., ВтТок,Q, м³/часВес, кг
Исполнение 1двигатель исполнения 12400230700,23602,4
Исполнение 2двигатель исполнения 22380230700,264202,5
ПроизводительМотор-колесоСкор., мин-1Напр. дв.,Мощн., ВтТок,Q, м³/часВес, кг
Исполнение 1двигатель исполнения 125002301060,487003,7
Исполнение 2двигатель исполнения 22500230850,376603,7
ПроизводительМотор-колесоСкор., мин-1Напр. дв.,Мощн., ВтТок,Q, м³/часВес, кг
Исполнение 1двигатель исполнения 125102301600,79204,7
Исполнение 2двигатель исполнения 226402301480,679204,5
ПроизводительМотор-колесоСкор., мин-1Напр. дв.,Мощн., ВтТок,Q, м³/часВес, кг
Исполнение 1 Rдвигатель исполнения 123702302200,711004,9
Исполнение 2двигатель исполнения 224402301540,6710954,8
ПроизводительМотор-колесоСкор., мин-1Напр. дв.,Мощн., ВтТок,Q, м³/часВес, кг
Исполнение 1 Rдвигатель исполнения 122502302901,015505,9
Исполнение 2двигатель исполнения 225002302000,915006,1

Аэродинамика и уровень шума

AIRS ВЕНТ-К-100, исполнение 1AIRS ВЕНТ-К-100, исполнение 2
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-100, исполнение 1 — мощностьAIRS ВЕНТ-К-100, исполнение 2 — мощность
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-125, исполнение 1AIRS ВЕНТ-К-125, исполнение 2
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-125, исполнение 1 — мощностьAIRS ВЕНТ-К-125, исполнение 2 — мощность
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-160, исполнение 1AIRS ВЕНТ-К-160, исполнение 2
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-160, исполнение 1 — мощностьAIRS ВЕНТ-К-160, исполнение 2 — мощность
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-200, исполнение 1AIRS ВЕНТ-К-200, исполнение 2
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-200, исполнение 1 — мощностьAIRS ВЕНТ-К-200, исполнение 2 — мощность
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-250, исполнение 1AIRS ВЕНТ-К-250, исполнение 2
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-250, исполнение 1 — мощностьAIRS ВЕНТ-К-250, исполнение 2 — мощность
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-315, исполнение 1AIRS ВЕНТ-К-315, исполнение 2
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика
AIRS ВЕНТ-К-315, исполнение 1 — мощностьAIRS ВЕНТ-К-315, исполнение 2 — мощность
Вентилятор канальный круглый AIRS ВЕНТ-К / ВЕНТ-КШ / ВЕНТ-КМ — аэродинамическая характеристика

Pст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт

Мотор-колесоРежим работыLpa, дБАLwa по октавам, дБА1252505001000200040008000
двигатель исполнения 1шум на нагнетании6750,054,061,062,062,056,050,035,0
двигатель исполнения 1шум через корпус4728,032,036,036,042,040,041,034,0
двигатель исполнения 1шум на нагнетании6548,049,059,060,060,054,049,033,0
двигатель исполнения 1шум через корпус4426,029,034,034,040,038,039,032,0
Мотор-колесоРежим работыLpa, дБАLwa по октавам, дБА1252505001000200040008000
двигатель исполнения 1шум на нагнетании6848,053,059,064,062,060,053,037,0
двигатель исполнения 1шум через корпус4730,033,036,036,041,040,042,035,0
двигатель исполнения 1шум на нагнетании6646,051,057,062,060,058,051,035,0
двигатель исполнения 1шум через корпус4528,031,034,034,039,038,040,033,0
Мотор-колесоРежим работыLpa, дБАLwa по октавам, дБА1252505001000200040008000
двигатель исполнения 1шум на нагнетании7044,053,062,066,066,057,058,042,0
двигатель исполнения 1шум через корпус5432,035,539,543,549,546,547,534,5
двигатель исполнения 1шум на нагнетании6042,051,060,064,064,055,056,040,0
двигатель исполнения 1шум через корпус5230,033,537,541,547,544,545,532,5
МоторколесоРежим работыLpa, дБАLwa по октавам, дБА1252505001000200040008000
двигатель исполнения 1шум на нагнетании6948,057,062,065,061,057,055,047,0
двигатель исполнения 1шум через корпус5339,040,239,241,247,246,246,238,2
двигатель исполнения 1шум на нагнетании6746,055,060,063,059,055,053,045,0
двигатель исполнения 1шум через корпус5137,038,237,239,245,244,244,236,2
Мотор-колесоРежим работыLpa, дБАLwa по октавам, дБА1252505001000200040008000
двигатель исполнения 1шум на нагнетании7048,056,061,065,064,063,060,053,0
двигатель исполнения 1шум через корпус5333,036,040,043,048,047,046,038,0
двигатель исполнения 2шум на нагнетании7149,057,062,066,065,064,061,054,0
двигатель исполнения 2шум через корпус5434,037,041,044,049,048,047,039,0
Мотор-колесоРежим работыLpa, дБАLwa по октавам, дБА1252505001000200040008000
двигатель исполнения 1шум на нагнетании7046,054,058,063,063,067,059,057,0
двигатель исполнения 1шум через корпус5536,038,040,046,049,050,046,038,0
двигатель исполнения 1шум на нагнетании7046,054,058,063,063,067,059,057,0
двигатель исполнения 1шум через корпус5536,038,040,046,049,050,046,038,0

Материалы и покрытие

Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.

Монтаж

Монтируется в разрыв круглого воздуховода в любом положении. До и после вентилятора рекомендуем ставить гибкие вставки — они гасят вибрацию и не дают ей уходить в сеть.

Как формируется обозначение

AIRS ВЕНТ-К/ВЕНТ-КШ-200
  1. Типовое обозначение вентилятора
  2. Ш — шумоизолированное исполнение
  3. Присоединительный диаметр, мм

Документы и поставка

К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.
