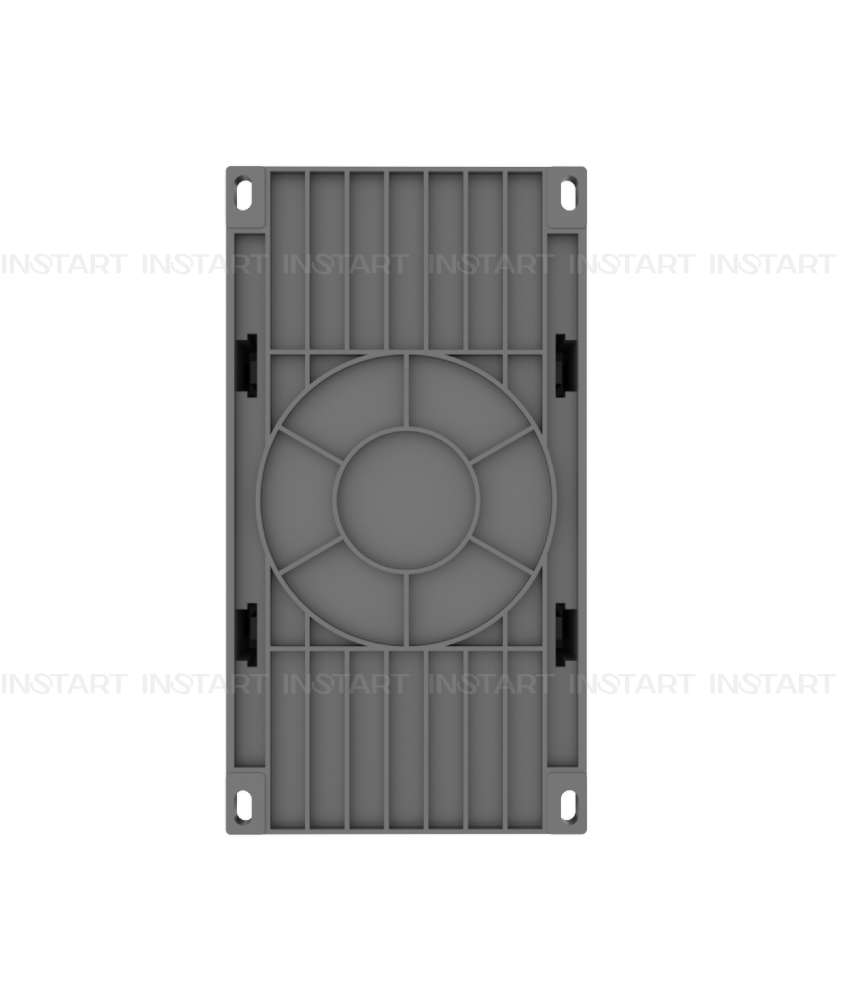

Устройство плавного пуска INSTART SBI-45/90-04

✓ Всегда в наличии / под заказ Доставка по всей России

Паспорт изделия (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Устройства плавного пуска серии SBI управляют пусковым током и напряжением асинхронных короткозамкнутых электродвигателей.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Мощность, кВт 45

Серия SBI

Производитель INSTART

Ток, A 90

Подробно

Устройства плавного пуска серии SBI управляют пусковым током и напряжением асинхронных короткозамкнутых электродвигателей. Использование устройств INSTART обеспечивает контролируемый, безударный, плавный пуск, тем самым улучшая комплексную защиту электродвигателя. Данная серия имеет встроенный обводный контактор, что позволяет упростить подключение и минимизировать время ввода в эксплуатацию. Основные функции устройств плавного пуска INSTART в стандартной комплектации:

Управление пусковым током.
Напряжение и ток изменяются плавно, без скачков.
Процесс пуска оптимизирован, включая применения, где нагрузка меняется от пуска к пуску.
Плавный останов, где момент инерции более 20%.
Торможение для снижения времени останова.
Автоматический перезапуск при возникновении ошибки или сбое питания.
Встроенный сетевой протокол Modbus RTU.

Устройства плавного пуска INSTART применяются в различных областях промышленности, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.

Гарантия 2 года

Какую серию выбрать SSI или SBI–

серия SSI

Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки) Диапазон мощности: 5.5 – 600 кВт

УПП серии SSI предпочтительнее в случаях:

Если УПП подключается к электродвигателю, который был установлен ранее и до это запускался прямым пуском. В этом случае задействуется имеющийся контактор.
Если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и прямого пуска двигателя через контактор.
Если необходимо реализовать плавный пуск электродвигателя мощностью более 75 кВт.

серия SBI

Стандартная серия общего применения со встроенным обводным контактором Диапазон мощности: 5.5 – 55 кВт

УПП серии SBI предпочтительнее в случаях:

Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.

Система обозначения

Серия
Мощность, кВт
Ток, А
Входное напряжение, В 3 ~ 400 (380) B, 50/60 Гц 3 ~ 690 (660) B, 50/60 Гц
Платы расширения (опция для УПП серии SNI)
Дополнительное защитное покрытие плат лаком
Защитное покрытие плат компаундом

Схема подключения устройств плавного пуска

Массогабаритные характеристики устройств плавного пуска серии SBI

Модель	Габариты, мм			Установочные размеры, мм		вес (нетто), кг
Модель	ш	в	г	ш1	в1	вес (нетто), кг
SBI-5.5/11-04	146	270	160	132	248	5
SBI-7.5/15-04	146	270	160	132	248	5
SBI-11/23-04	146	270	160	132	248	5
SBI-15/30-04	146	270	160	132	248	5
SBI-18.5/37-04	146	270	160	132	248	5
SBI-22/43-04	146	270	160	132	248	5
SBI-30/60-04	146	270	160	132	248	5
SBI-37/75-04	146	270	160	132	248	5
SBI-45/90-04	146	270	160	132	248	5
SBI-55/110-04	146	270	160	132	248	5

Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBI

Модель	Мощность двигателя, кВт	Ток, А
Вход: 3 фазы, 342-440В (+ 5% не более 20мс), 50/60 Гц ± 2%
SBI-5.5/11-04	5.5	11
SBI-7.5/15-04	7.5	15
SBI-11/23-04	11	23
SBI-15/30-04	15	30
SBI-18.5/37-04	18.5	37
SBI-22/43-04	22	43
SBI-30/60-04	30	60
SBI-37/75-04	37	75
SBI-45/90-04	45	90
SBI-55/110-04	55	110

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBI

Компонент	Характеристика
Напряжение питания и диапазон мощностей	3 фазы; 342-440 В(+5% не более 20 мс), 5.5 – 55 кВт
Частота электропитания	50/60 Гц ± 2%
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 20 раз в час (не чаще 1 раза в 3 минуты)
Пусковое напряжение	30 – 70%
Ограничение пускового тока	200 – 500%
Время пуска	2 – 60 с
Время останова	0 – 60 с
Максимальный рабочий ток	50 – 200%
Режим пуска	Режим ограничения тока; режим рампы по напряжению; запуск рывком в режиме ограничения тока; запуск рывком в режиме рампы по напряжению; режим рампы по току; режим двойного контура регулирования; с ограничением тока и напряжения
Режимы останова	Режим плавного останова; режим свободного останова
Наличие обводного контактора (байпас)	Встроен
Релейные выходы	Программируемый выход с задержкой, выход ошибки, управление обводным контактором
Входы управления	Пуск, стоп, аварийный стоп
Аналоговый выход	4…20 мА, мониторинг действующего тока двигателя
Сетевой протокол	Поддержка стандартного протокола Modbus RTU
Функции защиты	Защита от перегрева устройства плавного пуска Защита от обрыва входной фазы Защита от обрыва выходной фазы Защита от перекоса фаз Токовая защита при запуске Защита от перегрузки в процессе работы двигателя Защита от пониженного напряжения Защита от повышенного напряжения Защита от короткого замыкания нагрузки Защита от длительного пуска Защита от установки неверных параметров Защита от неверного подключения
Степень защиты	IP20
Внешние условия	Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха – в интервале от -30 до +55°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G
Система охлаждения	Естественное охлаждение воздухом
