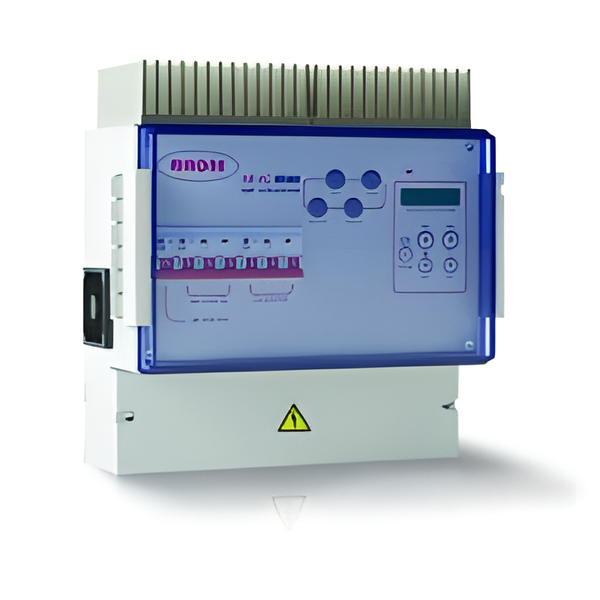

Щит управления с электрическим калорифером и охладителем AE-AC3-...(-X)

Описание

-Интеллектуальный алгоритм-Нагрев электрическим калорифером-Охлаждение водой или фреоном (ККБ)-Энергосбережение. Все виды рекуператоров-Рециркуляция с выбором режима энергосбережения-Электронная программируемая защита двигателей вентиляторов-Пульт ДУ, Modbus, SCADA-Мобильное управление по Bluetooth или Wi-Fi-Габариты (ШхВхГ) 325х335x170 мм-Класс защиты IP 41Модификация AE-AC3-...XМодульные шкафы автоматики AE-AC3, имеющие суффикс "Х", являются упрощенным вариантом выпускаемых моделей. Особенностью является отсутствие в них мотор-автомата и контактора для подключения электродвигателя вентилятора. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения PS) при подключении мощных вентиляторов.Маркировка: Цифра в маркировке модуля означает максимальную мощность первой плавной ступени электрокалорифера:AE-AC3-13 — до 13 кВт (1 ступень, до 20 А / 3х400В)AE-AC3-17 — до 17 кВт (1 ступень, до 25 А / 3х400В)AE-AC3-27 — до 27 кВт (1 ступень, до 40 А / 3х400В)Функции управления:- Заслонкой наружного воздуха с возвратной пружиной и с трехпозиционным приводом ~220В или +24В, в том числе с предварительным подогревом до 1,1 кВт (1х230В);- Приточным (и вытяжным) вентиляторами общей мощностью до 7,5 кВт (3х400В) или до 3 вентиляторов до 3,5 кВт (1х230В), суммарный ток двигателей до 16 А / 3х400В;- Электрическим калорифером мощностью до 27 кВт плавной ступени (макс. до 216 кВт с применением модулей расшире- ния и специальных прошивок);- Водяным охладителем с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;- Компрессорно-конденсаторным блоком с ЭМ клапаном и датчиками давления фреона, ~220В до 5 А, или фреоновым охладителем с собственной автоматикой (до 2 контуров ККБ с ротацией, для равномерного износа);- Пластинчатым, роторным или гликолевым рекуператором;- Рециркуляцией с возможностью выбора приоритета — энергосбережение или качество воздуха;- Регулирование температуры приточного воздуха;- Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха.Функции включения и контроля:- Защита питающих цепей автоматическими выключателями;- Программируемый автомат защиты двигателя — совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз;- Регулирование скорости вентилятора — плавно или ступенчато, со снижением в случае недостаточного подогрева;- Задание индивидуального значения мощности для каждой ступени электрокалорифера;- Световая индикация подачи питающего напряжения и включения системы;- Контроль загрязнения воздушного фильтра;- Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам;- Включение резервного вентилятора при аварии основного;- Три уровня активной защиты от замораживания по датчикам температуры;- Защита от замораживания по капиллярному термостату;- Контроль давления фреона;- Контроль сигнала внешней пожарной сигнализации;- Контроль обрыва датчиков температуры;- Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;- ДУ включением/выключением или переключением режимов «День/Ночь»;- Текстовые сообщения об аварийных ситуациях;- Защита сервисного меню паролем;- Энергонезависимая память;- Поддержка Modbus и SCADA;- Поддержка управления с мобильных устройств по Bluetooth и Wi-Fi;- Выход на внешнюю сигнализацию об аварии.Дистанционное управление шкафом автоматики:1. Пульт дистанционного управления вентиляцией АRC2. Управление вентиляцией с мобильных устройств по Bluetooth3. Управление вентиляцией с мобильных устройств по Wi-Fi и Интернет4. Управление по Modbus и через SCADA-cистему

Применение

Для управления системой приточной и/или приточно-вытяжной вентиляции с электрическим нагревателем (может использоваться совместно с водяным калорифером) и водяным или фреоновым охладителем (до 2 контуров ККБ с ротацией, для равномерного износа), рекуперацией и рециркуляцией, с возможностью управления наружными регулятора- ми скорости вентиляторов.
