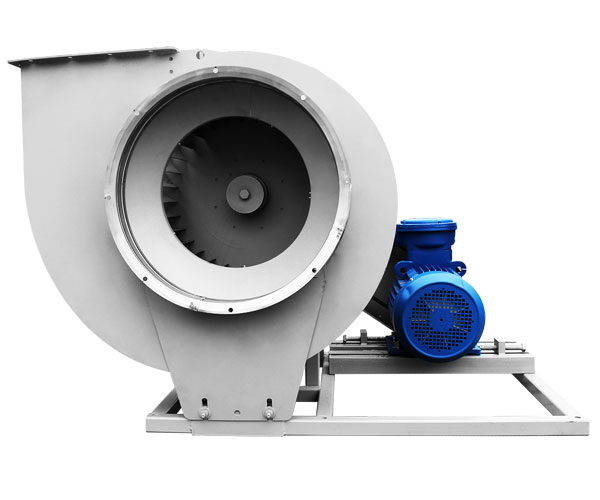

Вентилятор радиальный ВР 300-45
⚙️ Подбор и заказ
Описание
Вентиляторы радиальные ВР 300-45 могут использоваться как самостоятельная единица вентоборудования, так и в составе сложных вентиляционных сетей общеобменного или местного назначения. Допускается эксплуатация оборудования в системах воздушного отопления и на производственных линиях, где техпроцессом предусмотрено перемещение предварительно очищенного воздуха или нейтральных газовоздушных сред.
Вентиляторы ВР 300-45 развивают среднее аэродинамическое давление при одностороннем всасывании и эксплуатируются в промышленных цехах, мастерских, на участках дерево- и металлообработки, сварки, покраски и т.д. Также могут служить для организации принудительного воздухообмена в жилых, административных и общественных зданиях.
Общие сведения
- Среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Лопатки рабочего колеса-загнутые вперед
- Количество лопаток рабочего колеса – 32
- Направление вращения – правое и левое
Конструкция и монтаж
Максимально допустимая запыленность рабочей среды составляет 0,1 г/м³ при температуре +80 °С (для агрегатов общепромышленного исполнения) или +200 °С (для вентиляторов ВР 300-45 в теплостойком варианте).
Вентиляторы ВР 300-45 поставляются заказчику в полностью собранном виде в заводской упаковке. На единой станине, сваренной из металлопроката, скомпонованы спиралевидный корпус-«улитка» с крыльчаткой и приводная часть.
Вентилятор радиальный ВР 300-45 среднего давления предназначен для установки на несущем основании с достаточной жесткостью. Фиксация производится путем затяжки анкерных болтов. При монтаже рекомендуется использовать специальные виброгасящие пружинные опоры или виброизоляторы из технической резины.
Спиральный корпус имеет возможность проворачиваться относительно опорной плоскости, что позволяет выставить его в максимально удобном положении по отношению к выхлопному воздуховоду.
Вентиляторы ВР 300-45 изготавливаются по 1-ой конструктивной схеме (с непосредственным соединением с двигателем),по 3-ей схеме (РК соединяется с электродвигателем через промежуточную подшипниковую опору) и по 5-ой схеме (с ременным приводом) исполнения.
Условия эксплуатации
Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
- умеренного климата (У) от -45 °С до +40 °С
- тропического климата (Т) от -10 °С до +45 °С
- умерено холодного/холодного климата (УХЛ/ХЛ) от -60 °С до +40 °С
Категория размещения – 2 и 3.
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.
Варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Технические характеристики
ВР 300-45 №2,00,57–2,55 тыс. м³/ч · 270–1310 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 1450 | 0,18 | 56B4 | 0,57 - 0,80 | 270 - 310 | 21 |
| 1450 | 0,25 | 63А4 | 0,57 - 1,07 | 270 - 330 | 21 |
| 1450 | 0,37 | 63В4 | 0,57 - 1,30 | 270 - 305 | 21 |
| 2900 | 1,1 | 71B2 | 1,11 - 1,57 | 1080 - 1210 | 25 |
| 2900 | 1,5 | 80А2 | 1,11 - 2,00 | 1080 -1310 | 29 |
| 2900 | 2,2 | 80B2 | 1,11 - 2,55 | 1080 - 1220 | 23 |
ВР 300-45 №2,50,89–5,1 тыс. м³/ч · 410–2100 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 1450 | 0,37 | 63B4 | 0,89 - 1,20 | 410–470 | 25 |
| 1450 | 0,55 | 71А4 | 0,89 - 1,90 | 410 - 520 | 28 |
| 1450 | 0,75 | 71В4 | 0,89 - 2,40 | 410 - 510 | 29 |
| 1450 | 1,1 | 80А4 | 0,89 - 2,55 | 410 - 495 | 33 |
| 2900 | 2,2 | 80B2 | 1,80 - 2,45 | 1600 - 1830 | 27 |
| 2900 | 3,0 | 90L2 | 1,80 - 3,20 | 1600 - 2040 | 43 |
| 2900 | 4,0 | 100S2 | 1,80 - 3,90 | 1600 - 2100 | 51 |
| 2900 | 5,5 | 100L2 | 1,80 - 4,90 | 1600 - 2000 | 56 |
| 2900 | 7,5 | 112М2 | 1,80 - 5,10 | 1600 - 2000 | 71 |
ВР 300-45 №3,151,18–5,4 тыс. м³/ч · 320–910 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 960 | 0,37 | 71А6 | 1,18 - 1,60 | 320 - 370 | 38 |
| 960 | 0,55 | 71B6 | 1,18 - 2,61 | 320 - 405 | 40 |
| 960 | 0,75 | 80А6 | 1,18 - 3,35 | 320 - 390 | 47 |
| 960 | 1,1 | 80B6 | 1,18 - 3,55 | 320 - 380 | 50 |
| 1450 | 1,1 | 80А4 | 1,79 - 2,60 | 710 - 860 | 43 |
| 1450 | 1,5 | 80B4 | 1,79 - 3,40 | 710 - 910 | 46 |
| 1450 | 2,2 | 90L4 | 1,79 - 4,80 | 710 - 900 | 53 |
| 1450 | 3,0 | 100S4 | 1,79 - 5,4 | 710 - 890 | 65 |
ВР 300-45 №4,02,55–11,4 тыс. м³/ч · 540–1580 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 960 | 1,1 | 80B6 | 2,55 - 3,55 | 540 - 625 | 65 |
| 960 | 1,5 | 90L6 | 2,55 - 4,75 | 540 - 680 | 67 |
| 960 | 2,2 | 100L6 | 2,55 - 6,60 | 540 - 690 | 77 |
| 960 | 3,0 | 112МА6 | 2,55 - 7,55 | 540 - 660 | 87 |
| 1450 | 4,0 | 100L4 | 3,81 - 5,45 | 1230 - 1480 | 77 |
| 1450 | 5,5 | 112M4 | 3,81 - 6,85 | 1230 - 1580 | 89 |
| 1450 | 7,5 | 132S4 | 3,81 - 10,3 | 1230 - 1565 | 117 |
| 1450 | 11,0 | 132М4 | 3,81 - 11,4 | 1230 - 1550 | 129 |
ВР 300-45 №5,05–24,5 тыс. м³/ч · 860–2580 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 960 | 4,0 | 112MB6 | 5,00 - 8,40 | 860 - 1070 | 131 |
| 960 | 5,5 | 132S6 | 5,00 - 11,15 | 860 - 1150 | 153 |
| 960 | 7,5 | 132М6 | 5,00 - 14,15 | 860 - 1120 | 162 |
| 960 | 11,0 | 160S6 | 5,00 - 16,00 | 860 - 1095 | 217 |
| 1450 | 11,0 | 132М4 | 7,50 - 10,80 | 1980 - 2380 | 163 |
| 1450 | 15,0 | 160S4 | 7,50 - 14,50 | 1980 - 2500 | 214 |
| 1450 | 18,5 | 160М4 | 7,50 - 17,00 | 1980 - 2540 | 223 |
| 1450 | 22,0 | 180S4 | 7,50 - 19,00 | 1980 - 2580 | 253 |
| 1450 | 30,0 | 180М4 | 7,50 - 24,50 | 1980 - 2500 | 276 |
ВР 300-45 №6,37,5–33,1 тыс. м³/ч · 790–1820 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 725 | 5,5 | 132М8 | 7,50 - 12,6 | 790 - 980 | 192 |
| 725 | 7,5 | 160S8 | 7,50 - 17,3 | 790 - 1040 | 252 |
| 725 | 11,0 | 160М8 | 7,50 - 23,0 | 790 - 1020 | 268 |
| 725 | 15,0 | 180М8 | 7,50 - 24,6 | 790 - 990 | 308 |
| 960 | 11,0 | 160S6 | 10,1 - 15,6 | 1390 - 1640 | 253 |
| 960 | 15,0 | 160М6 | 10,1 - 20,5 | 1390 - 1790 | 263 |
| 960 | 18,5 | 180М6 | 10,1 - 24,4 | 1390 - 1820 | 312 |
| 960 | 22,0 | 200М6 | 10,1 - 28,0 | 1390 - 1810 | 346 |
| 960 | 30,0 | 200L6 | 10,1 - 33,1 | 1390 - 1780 | 380 |
ВР 300-45 №8,014,4–65,4 тыс. м³/ч · 1250–2900 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 725 | 15,0 | 180М8 | 14,4 - 24,1 | 1250 - 1530 | 433 |
| 725 | 18,5 | 200М8 | 14,4 - 27,5 | 1250 - 1580 | 469 |
| 725 | 22,0 | 200L8 | 14,4 - 32,0 | 1250 - 1640 | 503 |
| 725 | 30,0 | 225М8 | 14,4 - 41,0 | 1250 - 1630 | 575 |
| 725 | 37,0 | 250S8 | 15,3 - 48,1 | 1250 - 1600 | 666 |
| 960 | 37,0 | 225М6 | 20,5 - 33,8 | 2200 - 2750 | 568 |
| 960 | 45,0 | 250S6 | 20,5 - 40,0 | 2200 - 2850 | 645 |
| 960 | 55,0 | 250М6 | 20,5 - 47,1 | 2200 - 2900 | 678 |
| 960 | 75,0 | 280S6 | 20,5 - 59,1 | 2200 - 2850 | 1037 |
| 960 | 90,0 | 280М6 | 20,5 - 65,4 | 2200 - 2800 | 963 |
ВР 300-45 №10,016,8–55,1 тыс. м³/ч · 19,1–810 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 410 | 22 | подбор | 16,8 - 55,1 | 620 - 810 | 600 без ЭД |
| 410 | 460 | 30 | подбор | 19,1 - 60,2 | 790 - 1040 |
| 410 | 520 | 45 | подбор | 22,1 - 69,1 | 1000 - 1280 |
| 410 | 570 | 55 | подбор | 23,5 - 75,1 | 1200 - 1600 |
| 410 | 630 | 75 | подбор | 26,1 - 84,3 | 1450 - 1950 |
| 410 | 700 | 110 | подбор | 28,4 - 94,5 | 1810 - 2420 |
ВР 300-45 №12,526,7–85,2 тыс. м³/ч · 28,9–800 Па
| Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|
| 330 | 37 | подбор | 26,7 - 85,2 | 640 - 800 | 752 без ЭД |
| 330 | 360 | 45 | подбор | 28,9 - 93,5 | 760 - 940 |
| 330 | 400 | 75 | подбор | 32,5 - 100,1 | 930 - 1230 |
| 330 | 440 | 90 | подбор | 36,1 - 111,5 | 1150 - 1500 |
| 330 | 490 | 110 | подбор | 40,0 - 127,5 | 1400 - 1870 |
Выпускаемые типоразмеры
№2,0, №2,5, №3,15, №4,0, №5,0, №6,3, №8,0, №10,0, №12,5
