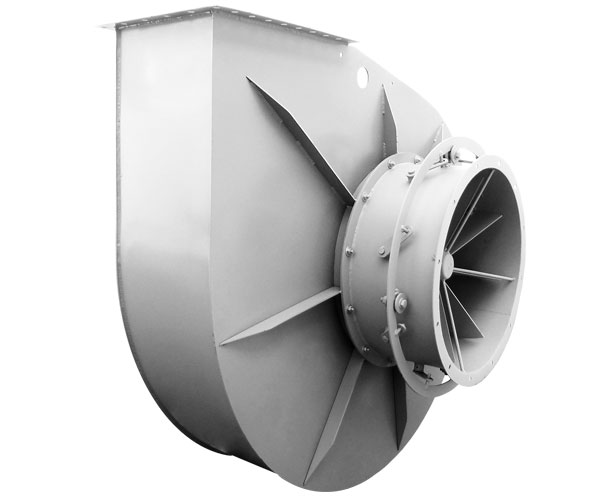

Вентилятор дутьевой ВДН
⚙️ Подбор и заказ
Описание
Вентиляторы ВДН одностороннего всасывания используются для постоянной и бесперебойной доставки свежего воздуха к закрытым топливникам котельных агрегатов производительностью от 1 до 25 тонн пара в час. Также могут использоваться в любых других промышленных установках и линиях, где технологическим процессом требуется перемещение значительных объемов воздуха (если условия эксплуатации не противоречат требованиям, установленным производителем).
Допускается эксплуатация вентиляторов ВДН дутьевых для отвода дыма и газов от топочных камер газомазутных котлов с уравновешенной тягой при условии, что температура рабочей среды не превышает +80 °С.
Общие сведения
- Соответствует требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Назначение: технологические установки
- Количество лопаток рабочего колеса: 16
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
- Варианты материального исполнения: общепромышленное, коррозионностойкое
Конструкция и монтаж
Тягодутьевые машины ВДН имеют моноблочное конструктивное исполнение и поставляются потребителю в полностью собранном и готовом для установки виде.
Среди основных элементов дутьевого вентилятора ВДН можно выделить спиралевидный корпус-«улитку», рабочее колесо и электрический привод, который размещается на сварной подставке соосно крыльчатке.
Корпус тягодутьевой машины ВДН изготавливается из тонколистовой катаной стали (марка – в зависимости от исполнения), имеет два фланцевых патрубка для подсоединения к вентканалам (напрямую или через гибкие вставки). Забор воздуха производится соосно встроенной крыльчатке, а выброс – по касательной в радиальном к ней направлении. Корпус выполнен поворотным, что дает возможность разместить вентилятор дымосос ВДН в максимально удобном положении при монтаже.
Электродвигатель расположен соосно рабочему колесу, - осевая втулка насажена непосредственно на его якорь.
Крыльчатка состоит из 16-ти лопастей, которые загнуты в обратную вращению сторону.
Для защиты вентилятора дутьевого ВДН от коррозии наружные поверхности покрыты износостойким лакокрасочным материалом.
Условия эксплуатации
Дутьевой вентилятор ВДН должны эксплуатироваться в отапливаемых и неотапливаемых помещениях закрытого типа (кат. разм. 3 и 2). Допустимая температура рабочей среды составляет -30 °С…+40 °С. При более низкой температуре эксплуатировать тягодутьевые машины ВДН не рекомендуется.
Технические характеристики
ВДН №6,31,8–17 тыс. м³/ч · 290–6800 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1 500 | 5,5 | 11,7 | 112М4 | 1,8 | 8,5 | 720 | 1700 | 242 |
| 1 | 30 | 3 000 | 30,0 | 55,4 | 180М2 | 3,6 | 17,0 | 290 | 6800 | 375 |
| 3 | 30 | 1 500 | 5,5 | 11,7 | 112М4 | 1,8 | 8,5 | 720 | 1700 | 375 |
| 3 | 30 | 3 000 | 30,0 | 55,4 | 180М2 | 3,6 | 17,0 | 290 | 6800 | 510 |
ВДН №82,5–17 тыс. м³/ч · 460–2840 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1 000 | 7,5 | 17,2 | 132М6 | 2,5 | 11,5 | 460 | 1200 | 435 |
| 1 | 30 | 1 500 | 11,0 | 22,5 | 132М4 | 3,6 | 17,0 | 1000 | 2840 | 460 |
| 3 | 30 | 1 000 | 7,5 | 17,2 | 132М6 | 2,5 | 11,5 | 460 | 1200 | 580 |
| 3 | 30 | 1 500 | 11,0 | 22,5 | 132М4 | 3,6 | 17,0 | 1000 | 2840 | 610 |
ВДН №94–25 тыс. м³/ч · 580–3450 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1 000 | 7,5 | 17,2 | 132М6 | 4,0 | 16,5 | 580 | 1500 | 510 |
| 1 | 30 | 1 500 | 22,0 | 43,2 | 180S4 | 6,0 | 25,0 | 1250 | 3450 | 605 |
| 3 | 30 | 1 000 | 7,5 | 17,2 | 132М6 | 4,0 | 16,5 | 580 | 1500 | 655 |
| 3 | 30 | 1 500 | 22,0 | 43,2 | 180S4 | 6,0 | 25,0 | 1250 | 3450 | 750 |
ВДН №105–34 тыс. м³/ч · 650–4250 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1 000 | 11,0 | 24,5 | 160S6 | 5,0 | 24,0 | 650 | 1900 | 720 |
| 1 | 30 | 1 500 | 37,0 | 70,2 | 200M4 | 8,0 | 34,0 | 1500 | 4250 | 835 |
| 3 | 30 | 1 000 | 11,0 | 24,5 | 160S6 | 5,0 | 24,0 | 650 | 1900 | 880 |
| 3 | 30 | 1 500 | 37,0 | 70,2 | 200M4 | 8,0 | 34,0 | 1500 | 4250 | 995 |
ВДН №11,27–47 тыс. м³/ч · 900–5350 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1 000 | 18,5 | 38,6 | 180М6 | 7,0 | 31,0 | 900 | 2400 | 1000 |
| 1 | 30 | 1 500 | 55,0 | 103,0 | 225М4 | 11,0 | 47,0 | 2000 | 5350 | 1130 |
| 3 | 30 | 1 000 | 18,5 | 38,6 | 180М6 | 7,0 | 31,0 | 900 | 2400 | 1195 |
| 3 | 30 | 1 500 | 55,0 | 103,0 | 225М4 | 11,0 | 47,0 | 2000 | 5350 | 1325 |
ВДН №12,510–66 тыс. м³/ч · 1120–6600 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1 000 | 30,0 | 59,3 | 200L6 | 10,0 | 45,0 | 1120 | 3250 | 1245 |
| 1 | 30 | 1 500 | 110,0 | 201,0 | 280S4 | 15,0 | 66,0 | 2500 | 6600 | 1640 |
| 3 | 30 | 1 000 | 30,0 | 59,3 | 200L6 | 10,0 | 45,0 | 1120 | 3250 | 1595 |
| 3 | 30 | 1 500 | 110,0 | 201,0 | 280S4 | 15,0 | 66,0 | 2500 | 6600 | 1990 |
ВДН №1313–80 тыс. м³/ч · 1200–6800 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1 000 | 37,0 | 71,0 | 225М6 | 13,0 | 53,0 | 1200 | 3000 | 1410 |
| 1 | 30 | 1 500 | 132,0 | 240,0 | 280М4 | 20,0 | 80,0 | 2700 | 6800 | 2080 |
| 3 | 30 | 1 000 | 37,0 | 71,0 | 225М6 | 13,0 | 53,0 | 1200 | 3000 | 1785 |
| 3 | 30 | 1 500 | 132,0 | 240,0 | 280М4 | 20,0 | 80,0 | 2700 | 6800 | 2455 |
ВДН №1514–120 тыс. м³/ч · 1200–9600 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 30 | 750 | 37,0 | 78,0 | 250S8 | 14,0 | 60,0 | 1200 | 2400 | 2150 |
| 3 | 30 | 1 000 | 90,0 | 169,0 | 280М6 | 19,0 | 80,0 | 2050 | 4300 | 2340 |
| 3 | 30 | 1 500 | 315,0 | 589,0 | 355M4 | 26,0 | 120,0 | 4600 | 9600 | 3710 |
ВДН №1720–170 тыс. м³/ч · 1500–12600 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 30 | 750 | 75,0 | 150,0 | 280M8 | 20,0 | 85,0 | 1500 | 3150 | 3065 |
| 3 | 30 | 1 000 | 160,0 | 292,0 | 315МВ6 | 25,0 | 115,0 | 1700 | 4600 | 3730 |
| 3 | 30 | 1 500 | 500,0 | 906,0 | 355MLD4 | 40,0 | 170,0 | 6000 | 12600 | 3750 |
ВДН №1935–162 тыс. м³/ч · 1810–6880 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 30 | 750 | 132,0 | 261,0 | 355S8 | 35,0 | 120,0 | 1810 | 3850 | 4580 |
| 3 | 30 | 1 000 | 315,0 | 600,0 | 355MLB6 | 45,0 | 162,0 | 3150 | 6880 | 4850 |
ВДН №2149–210 тыс. м³/ч · 2200–8450 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 30 | 750 | 200,0 | 404,0 | 355MLA8 | 49,0 | 160,0 | 2200 | 4800 | 5570 |
| 3 | 30 | 1 000 | 500,0 | - | - | 62,0 | 210,0 | 4000 | 8450 | - |
Выпускаемые типоразмеры
№6,3, №8,0, №9,0, №10,0, №11,2, №12,5, №13,0, №15,0, №17,0, №19,0, №21,0
