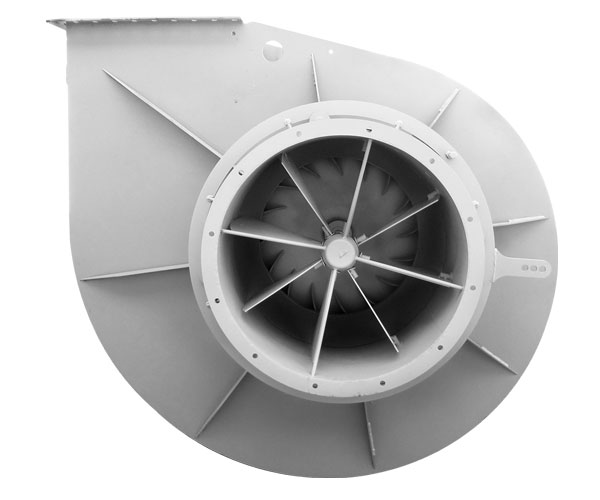

Дымосос ДН
⚙️ Подбор и заказ
Описание
Дымососы ДН предназначены для организации подачи свежего воздуха к топливникам котельных установок (в том числе газомазутных). Допускается эксплуатация вентиляторов ДН для утилизации дыма и летучих продуктов горения от пространства топочных камер, если температура рабочей среды не превышает +250 °С.
Также дутьевые вентиляторы ДН могут работать в составе технологических линий на различных производствах, где техпроцессом предусматривается перемещение больших объемов воздуха (если условия эксплуатации не нарушают требований, установленных заводом-изготовителем).
Общие сведения
- Соответствует требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Назначение: технологические установки
- Количество лопаток рабочего колеса: 16
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
- Варианты материального исполнения: общепромышленное, коррозионностойкое
Конструкция и монтаж
Вентиляторы дутьевые ДН имеют моноблочную конструкцию, поставляются в полностью собранном виде в упаковке производителя.
Корпус дымососа ДН имеет спиралевидную форму (тип – «улитка») и изготавливается из тонколистовой катаной стали (марка – в зависимости от исполнения). При монтаже дымососа ДН на месте постоянной эксплуатации корпус может быть развернут выходным патрубком под удобным углом к воздуховоду (корпус проворачивается в плоскости вращения рабочего колеса). Для крепления вентилятора ДН к вентканалам на входном и выходном патрубках предусмотрены фланцы с отверстиями. Для усиления жесткости и устойчивости на внешних сторонах корпуса дымососа ДН предусмотрены дополнительные ребра.
Внутри корпуса расположено рабочее колесо с 16-тью лопастями, которые загнуты в обратную вращению сторону. Ступица колеса насаживается непосредственно на ротор электродвигателя, который размещен на подставке.
В качестве дополнительной антикоррозионной защиты на наружные поверхности дутьевой машины ДН нанесены износостойкие лакокрасочные материалы.
Условия эксплуатации
Вентиляторы дутьевые ДН могут эксплуатироваться в крытых помещениях по категории размещения 3 и 2 (отапливаемые и неотапливаемые помещения). Также допускается работа дутьевых машин ДН по первой кат. разм., если электрочасть защищена от атмосферных осадков и солнечных лучей.
Допустимая температура эксплуатации оборудования данного типа – от -30 °С до +40 °С. При температуре корпуса ниже -30 °С запускать агрегат в работу не рекомендуется.
Технические характеристики
ДН №6,31,8–17,2 тыс. м³/ч · 180–4300 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 200 | 1 500 | 5,5 | 11,7 | 112M4 | 1,8 | 8,5 | 720 | 1700 | 242 |
| 1 | 200 | 3 000 | 15,0 | 28,6 | 160S2 | 3,2 | 17,2 | 180 | 4300 | 295 |
| 3 | 200 | 1 500 | 5,5 | 11,7 | 112М4 | 1,8 | 8,5 | 720 | 1700 | 375 |
| 3 | 200 | 3 000 | 15,0 | 28,6 | 160S2 | 3,2 | 17,2 | 180 | 4300 | 430 |
ДН №82,5–17 тыс. м³/ч · 360–2250 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 100 | 1 000 | 7,5 | 17,2 | 132М6 | 2,5 | 11,5 | 360 | 990 | 430 |
| 1 | 100 | 1 500 | 11,0 | 22,5 | 132М4 | 3,6 | 17,0 | 800 | 2250 | 460 |
| 3 | 100 | 1 000 | 7,5 | 17,2 | 132М6 | 2,5 | 11,5 | 360 | 990 | 575 |
| 3 | 100 | 1 500 | 11,0 | 22,5 | 132М4 | 3,6 | 17,0 | 800 | 2250 | 610 |
ДН №94–25 тыс. м³/ч · 450–2850 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 100 | 1 000 | 5,5 | 12,9 | 132S6 | 4,0 | 16,5 | 450 | 1260 | 500 |
| 1 | 100 | 1 500 | 18,5 | 36,3 | 160М4 | 6,0 | 25,0 | 1000 | 2850 | 580 |
| 3 | 100 | 1 000 | 5,5 | 12,9 | 132S6 | 4,0 | 16,5 | 450 | 1260 | 645 |
| 3 | 100 | 1 500 | 18,5 | 36,3 | 160М4 | 6,0 | 25,0 | 1000 | 2850 | 725 |
ДН №105–34 тыс. м³/ч · 550–3450 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 100 | 1 000 | 11,0 | 24,5 | 160S6 | 5,0 | 24,0 | 550 | 1520 | 720 |
| 1 | 100 | 1 500 | 30,0 | 57,6 | 180М4 | 8,0 | 34,0 | 1200 | 3450 | 785 |
| 3 | 100 | 1 000 | 11,0 | 24,5 | 160S6 | 5,0 | 24,0 | 550 | 1520 | 880 |
| 3 | 100 | 1 500 | 30,0 | 57,6 | 180М4 | 8,0 | 34,0 | 1200 | 3450 | 945 |
ДН №11,27–47 тыс. м³/ч · 680–4300 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 100 | 1 000 | 15,0 | 31,6 | 160М6 | 7,0 | 31,0 | 680 | 1900 | 955 |
| 1 | 100 | 1 500 | 45,0 | 84,9 | 200L4 | 11,0 | 47,0 | 1500 | 4300 | 1080 |
| 3 | 100 | 1 000 | 15,0 | 31,6 | 160М6 | 7,0 | 31,0 | 680 | 1900 | 1150 |
| 3 | 100 | 1 500 | 45,0 | 84,9 | 200L4 | 11,0 | 47,0 | 1500 | 4300 | 1275 |
ДН №12,510–66 тыс. м³/ч · 900–5500 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 100 | 1 000 | 30,0 | 59,3 | 200L6 | 10,0 | 45,0 | 900 | 2450 | 1245 |
| 1 | 100 | 1 500 | 90,0 | 165,5 | 250М4 | 15,0 | 66,0 | 2000 | 5500 | 1505 |
| 3 | 100 | 1 000 | 30,0 | 59,3 | 200L6 | 10,0 | 45,0 | 900 | 2450 | 1595 |
| 3 | 100 | 1 500 | 90,0 | 165,5 | 250М4 | 15,0 | 66,0 | 2000 | 5500 | 1855 |
ДН №1313–80 тыс. м³/ч · 1000–5500 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 100 | 1 000 | 30,0 | 44,7 | 200М6 | 13,0 | 53,0 | 1000 | 2400 | 1335 |
| 1 | 100 | 1 500 | 110,0 | 201,0 | 280S4 | 20,0 | 80,0 | 2200 | 5500 | 1720 |
| 3 | 100 | 1 000 | 30,0 | 44,7 | 200М6 | 13,0 | 53,0 | 1000 | 2400 | 1710 |
| 3 | 100 | 1 500 | 110,0 | 201,0 | 280S4 | 20,0 | 80,0 | 2200 | 5500 | 2095 |
ДН №1514–120 тыс. м³/ч · 950–7800 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 100 | 750 | 30,0 | 63,0 | 225М8 | 14,0 | 60,0 | 950 | 1950 | 2065 |
| 3 | 100 | 1 000 | 75,0 | 142,0 | 280S6 | 19,0 | 80,0 | 1650 | 3500 | 2350 |
| 3 | 100 | 1 500 | 250,0 | 467,0 | 355S4 | 26,0 | 120,0 | 3750 | 7800 | 3320 |
ДН №1720–170 тыс. м³/ч · 1200–10100 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 100 | 750 | 55,0 | 150,0 | 280S8 | 20,0 | 85,0 | 1200 | 2550 | 3015 |
| 3 | 100 | 1 000 | 132,0 | 245,0 | 315М6 | 25,0 | 115,0 | 2100 | 4500 | 3650 |
| 3 | 100 | 1 500 | 400,0 | 716,0 | 355MLB4 | 40,0 | 170,0 | 4800 | 10100 | 3900 |
ДН №1928–162 тыс. м³/ч · 900–5625 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 100 | 600 | 45,0 | 96,0 | 280МВ10 | 28,0 | 95,0 | 900 | 2050 | 4150 |
| 3 | 100 | 750 | 110,0 | 217,0 | 315М8 | 35,0 | 120,0 | 1375 | 3150 | 4260 |
| 3 | 100 | 1 000 | 250,0 | 457,0 | 355МВ6 | 45,0 | 162,0 | 2500 | 5625 | 4760 |
ДН №2136–210 тыс. м³/ч · 1190–6880 Па
| Исполнение | йомеащемереп С° ,ыдерс арутарепмеТ | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 100 | 600 | 90,0 | 198,0 | 315M10 | 36,0 | 126,0 | 1190 | 2490 | 5350 |
| 3 | 100 | 750 | 160,0 | 315,0 | 355М8 | 49,0 | 160,0 | 1880 | 3850 | 5430 |
| 3 | 100 | 1 000 | 355,0 | 676,0 | 355MLС6 | 62,0 | 210,0 | 3390 | 6880 | 5650 |
Выпускаемые типоразмеры
№6,3, №8,0, №9,0, №10,0, №11,2, №12,5, №13,0, №15,0, №17,0, №19,0, №21,0
