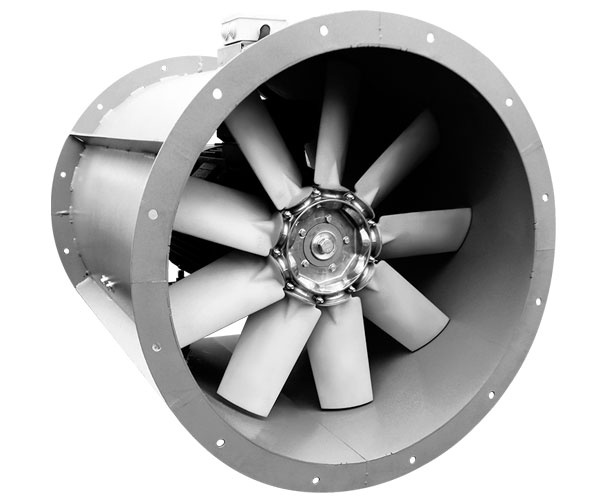

Вентилятор осевой ВО 21-12

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Серия вентиляторов осевых ВО 21-12 предназначена для работы в составе систем общеобменной вентиляции, а также в системах, поддерживающих технологические процессы предприятий.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Рабочая среда – воздух и газовоздушные смеси, максимальная запыленность которых не превышает 0,1 г/м³ В перемещаемой среде не допускается наличие липких или волокнистых включений, абразивных или химически активных по отношению к углеродистым сталям, алюминию и полиамиду примесей.

Типоразмеры№4,0 — №12,5

Производительность1010–123784 м³/ч

Полное давление19–3001 Па

Мощность двигателя0,18–45 кВт

Частота вращения750–3000 об/мин

Общие сведения

Линейка осевых вентиляторов серии ВО 21-12 разработана для использования в системах приточной и вытяжной общеобменной и технологической вентиляции зданий и сооружений различного типа
Корпус вентилятора выполнен из оцинкованной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида

Назначение и применение

∙ Осевые вентиляторы ВО 21-12 поставляются в полностью собранном и готовом к монтажным работам виде в заводской упаковке. Вентиляторы поставляются с внешней клеммной коробкой для простого подключения к трёхфазной питающей сети 380 В
∙ Функцию корпуса выполняет вальцованная из конструкционной стали цилиндрическая обечайка. Для подсоединения вентилятора ВО 21-12 к воздуховодам сети предусмотрены фланцы с отверстиями под болтовое крепление
∙ Внутри корпуса расположено рабочее колесо с армированными стекловолокном лопатками из полиамида. Лопатки вентилятора имеют аэродинамический профиль, что придаёт вентиляторам высокую энергоэффективность. Разнообразие комплектаций рабочих колёс позволяет подобрать вентилятор с минимальным отклонением характеристики от заданных параметров сети во всём диапазоне серии
∙ Втулка крыльчатки напрессована непосредственно на ротор электрического асинхронного двигателя

Условия эксплуатации

Осевые вентиляторы подпора серии ВО 21-12 могут эксплуатироваться в регионах с умеренным климатом при температуре окружающего воздуха -40 °С…+40 °С, тропическом климате при температуре окружающего воздуха -10 °С…+45 °С, а также в регионах с умеренно-холодным климатом -60 °С…+40 °С первой и второй категории размещения по ГОСТ 15150-69.

Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.

Среднеквадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

Варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал – углеродистая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь (корпус вентилятора)
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов

Технические характеристики

ВО 21-12 №41010–9674 м³/ч · 87–592 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
1-А	0,18	1500	1010	2480	87	19	19
1-Е	0,18	1500	1030	2880	103	25	19
1-М	0,18	1500	1510	3280	100	34	19
4-М	0,18	1500	2151	3597	129	40	20
4-С	0,25	1500	2440	4790	133	70	22
4-Т	0,37	1500	2830	5270	144	84	22
1-А	0,55	3000	2530	5160	351	82	22
1-Е	0,75	3000	2220	6070	451	112	26
1-М	1,1	3000	3830	6910	414	148	29
4-М	1,5	3000	4508	7594	576	179	32
4-С	2,2	3000	5261	9674	592	291	34

ВО 21-12 №4,52020–14222 м³/ч · 112–756 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
1-Е	0,18	1500	2020	4380	112	38	20
1-М	0,18	1500	2960	5110	114	50	20
1-Н	0,18	1500	3150	5370	118	55	20
4-М	0,25	1500	3160	5323	165	55	23
4-Н	0,37	1500	3400	5715	170	64	24
4-О	0,37	1500	3641	6114	175	73	24
4-Р	0,37	1500	3847	6453	174	82	24
1-Е	1,1	3000	4390	9260	493	163	31
1-М	1,5	3000	5030	10800	548	220	33
1-Н	2,2	3000	6000	11400	548	244	34
4-М	3	3000	6549	11045	711	234	41
4-Н	3	3000	7053	11860	730	272	41
4-О	3	3000	7592	12687	749	311	41
4-Р	4	3000	8029	13514	756	350	45
4-С	4	3000	8460	14222	750	390	45

ВО 21-12 №52912–21826 м³/ч · 83–930 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
4-М	0,25	1000	2912	4810	83	30	31
4-Н	0,25	1000	3134	5184	86	35	31
4-О	0,25	1000	3363	5546	88	40	31
4-Р	0,25	1000	3514	5854	88	44	31
4-С	0,25	1000	3663	6143	88	48	31
4-Т	0,25	1000	4419	6749	90	58	31
2-М	0,25	1500	3340	6950	141	59	29
4-Е	0,37	1500	3586	6227	177	49	31
4-М	0,55	1500	4491	7456	198	71	35
4-Н	0,55	1500	4845	8017	204	82	35
4-О	0,55	1500	5189	8596	211	94	35
4-Р	0,75	1500	5424	9063	211	103	36
4-С	0,75	1500	5688	9520	211	114	36
4-Т	1,1	1500	6858	10330	213	152	38
1М	2,2	3000	7440	14400	601	257	40
4-Е	3	3000	7389	12811	748	209	46
4-М	4	3000	9344	15465	874	301	51
4-Н	4	3000	10029	16629	877	351	51
4-О	5,5	3000	10826	17933	918	407	60
4-Р	5,5	3000	11315	18908	917	449	60
4-С	7,5	3000	11805	19840	917	498	84
4-Т	7,5	3000	14282	21826	930	598	84

ВО 21-12 №5,64451–27502 м³/ч · 105–1258 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
4-О	0,25	1000	4587	7861	105	49	32
4-Р	0,25	1000	4979	8260	106	55	32
6-О	0,25	1000	4451	7520	117	45	32
6-Р	0,37	1000	4757	8032	119	52	35
6-С	0,37	1000	5064	8517	121	59	35
6-Т	0,55	1000	5938	9600	125	73	37
9-Т	0,55	1000	6502	10710	127	93	37
1-М	0,37	1500	4650	9750	169	76	31
1-Н	0,55	1500	5450	10300	170	84	33
1-О	0,55	1500	6230	10900	171	93	33
4-М	0,75	1500	6237	10634	240	92	36
4-Н	0,75	1500	6696	11448	249	107	36
4-О	1,1	1500	7187	12289	258	122	40
4-Р	1,1	1500	7822	12923	259	133	40
6-С	1,5	1500	7961	13405	300	146	43
6-Т	1,5	1500	9377	14922	308	178	43
9-Т	1,5	1500	9439	15406	322	191	43
9-Х	1,5	1500	10260	16918	316	230	43
1-М	4	3000	9990	20100	714	319	50
1-Н	4	3000	11200	21200	718	355	50
1-О	4	3000	13400	22300	714	393	50
5-М	5,5	3000	10815	20095	938	323	60
4-М	7,5	3000	12827	21919	1014	384	83
4-Н	7,5	3000	13848	23600	1050	448	83
4-О	7,5	3000	16550	25331	1057	512	83
4-Р	11	3000	16044	26578	1095	564	112
6-С	11	3000	16316	27502	1258	609	112

ВО 21-12 №6,35130–34802 м³/ч · 109–1246 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
4-О	0,37	1000	6163	10801	120	59	37
4-C	0,55	1000	7216	12116	128	73	38
7-Х	0,55	1000	8667	13268	130	89	38
8-Х	0,55	1000	7237	13532	109	92	38
9-Т	0,75	1000	8433	13930	165	98	44
9-Х	1,1	1000	9555	15294	162	118	46
1-Е	0,37	1500	5130	11400	173	65	33
1-М	0,55	1500	6360	13500	194	90	36
1-Н	0,75	1500	7660	14400	195	103	36
4-М	1,1	1500	8301	14532	273	106	42
4-Н	1,1	1500	8996	15744	284	124	42
4-О	1,5	1500	9700	16963	297	145	44
4-Р	1,5	1500	10697	17920	302	160	44
8-Т	2,2	1500	13781	20100	302	205	49
8-Х	2,2	1500	11629	21835	284	239	49
6-Т	2,2	1500	12257	21295	365	227	49
6-Х	3	1500	14810	23659	385	280	53
1-Е	4	3000	10800	23500	728	273	52
1-М	5,5	3000	12700	27600	809	374	62
1-Н	7,5	3000	13200	29700	828	436	83
1-О	7,5	3000	17600	31700	849	492	83
4-М	11	3000	17040	29888	1156	450	113
4-Н	11	3000	18449	32311	1200	528	113
4-О	11	3000	19914	34802	1246	608	113

ВО 21-12 №7,16548–48976 м³/ч · 89–1353 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
1-О	0,37	1000	7500	13300	89	53	41
4-М	0,55	1000	6548	12602	130	50	43
4-Н	0,55	1000	7128	13746	135	59	43
4-О	0,55	1000	8082	14813	139	69	43
6-О	0,75	1000	8109	15104	164	72	49
6-Р	0,75	1000	9177	16213	168	83	49
6-С	1,1	1000	10323	17559	173	94	51
6-Т	1,1	1000	11489	19457	181	119	51
9-Х	1,5	1000	13907	21034	191	139	57
2-М	0,75	1500	8206	17155	184	92	42
1-О	1,1	1500	12100	20800	217	131	46
4-М	1,5	1500	10045	19426	309	118	49
4-Н	2,2	1500	10987	21217	322	140	55
4-О	2,2	1500	12484	22940	331	164	55
6-О	2,2	1500	12563	23390	391	169	55
6-Р	3	1500	14165	25107	401	195	58
6-С	3	1500	15933	26793	413	223	58
6-Т	4	1500	17915	30559	444	288	68
9-Х	5,5	1500	21838	32998	468	338	99
2-М	5,5	3000	16880	35500	777	445	68
2-Н	7,5	3000	18038	37821	816	446	92
1-О	11	3000	24600	42700	920	558	117
5-Н	15	3000	22793	42445	1263	564	164
5-О	18,5	3000	24679	46056	1327	655	174
5-Р	18,5	3000	27509	48976	1353	741	174

ВО 21-12 №88050–46680 м³/ч · 90–3001 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
6-Т	1,1	750	12915	19885	126	76	73
9-Х	1,1	750	13994	21777	127	92	73
12-Х	1,5	750	15326	22595	148	100	78
1-М	0,37	1000	8050	15200	90	45	53
1-О	0,55	1000	10300	17600	95	58	54
4-М	0,55	1000	8274	16096	134	51	54
6-М	0,75	1000	9660	17075	168	58	62
6-Н	1,1	1000	10069	18861	176	69	64
6-О	1,1	1000	11721	20606	184	83	64
6-Р	1,5	1000	13346	22411	195	98	72
6-С	1,5	1000	14220	23993	204	111	72
6-Т	2,2	1000	17438	27596	219	148	81
9-Х	3	1000	19085	29722	236	169	108
12-Х	3	1000	20975	30905	275	184	109
1-М	1,5	1500	12000	24000	224	109	60
1-О	1,5	1500	16300	27500	235	145	60
4-М	2,2	1500	12998	25482	3001	125	71
6-М	3	1500	15050	26733	410	137	75
6-Н	3	1500	16697	29463	428	168	75
6-О	4	1500	18429	32608	461	209	84
6-Р	5,5	1500	20804	35116	479	238	114
6-С	5,5	1500	22257	37597	499	271	114
6-Т	7,5	1500	27043	42891	527	354	139
9-Х	7,5	1500	28826	44843	537	387	139
12-Х	11	1500	31498	46680	628	420	152

ВО 21-12 №911221–64984 м³/ч · 113–734 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
9-С	1,1	750	15469	23789	133	69	81
9-Т	1,5	750	17588	27100	143	102	85
9-Х	1,5	750	19672	29793	146	107	85
12-Х	2,2	750	21137	32084	178	123	107
3-О	0,75	1000	13100	23400	113	64	65
7-М	1,1	1000	11221	21173	161	55	70
7-Н	1,1	1000	12719	23451	171	67	70
9-Н	1,5	1000	15661	23770	187	68	80
9-О	1,5	1000	17146	26125	199	82	80
9-Р	2,2	1000	19864	29016	216	103	88
9-С	2,2	1000	20563	31546	233	121	88
9-Т	3	1000	23903	36827	266	164	115
9-Х	4	1000	26732	40611	271	198	124
12-Х	5,5	1000	28582	43125	324	224	152
3-М	2,2	1500	15830	30000	290	108	75
3-О	2,2	1500	21500	37400	269	173	75
7-М	3	1500	17360	32755	383	130	80
7-Н	4	1500	19883	36791	418	162	89
9-Н	5,5	1500	24446	37205	458	168	121
9-О	7,5	1500	26964	40843	486	202	145
9-Р	7,5	1500	30481	44744	513	242	145
9-С	7,5	1500	31832	48980	562	289	145
9-Т	11	1500	36374	56140	614	377	158
9-Х	15	1500	41500	61763	628	459	205
12-Х	18,5	1500	42860	64984	734	507	227

ВО 21-12 №1014219–86671 м³/ч · 122–830 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
7-Р	1,1	750	15573	27485	122	60	85
7-С	1,1	750	17622	29619	128	71	85
9-С	1,5	750	20167	30960	147	78	91
9-Т	2,2	750	23465	35623	154	100	109
9-Х	2,2	750	28750	39780	161	126	109
12-Х	3	750	27630	42348	200	142	120
7-М	1,1	1000	14219	26828	178	58	81
7-Н	1,5	1000	16127	29996	190	71	84
7-О	1,5	1000	18735	32991	199	87	84
7-Р	2,2	1000	20700	36495	215	105	93
7-С	2,2	1000	23371	39373	225	123	93
9-С	3	1000	27461	42311	273	143	121
9-Т	4	1000	31580	48732	300	187	130
9-Х	5,5	1000	35772	53976	311	231	152
12-Х	7,5	1000	37224	57191	361	257	172
15-Х	11	1000	33744	53706	441	228	217
7-Е	3	1500	14562	31483	388	79	83
7-М	4	1500	22244	42137	437	140	95
7-Н	5,5	1500	25242	46950	464	173	126
7-О	5,5	1500	29600	52100	495	213	126
7-Р	7,5	1500	32030	56466	517	256	150
7-С	11	1500	36658	61556	548	299	161
9-С	11	1500	41764	64348	632	330	162
9-Т	15	1500	48027	74113	693	434	162
9-Х	18,5	1500	54220	82182	719	533	235
12-Т	22	1500	50289	77477	786	471	257
12-Х	30	1500	56687	86671	830	589	290

ВО 21-12 №11,216207–115981 м³/ч · 115–1119 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
10-Н	1,1	750	16207	29605	115	45	96
11-Н	1,1	750	19478	31289	136	50	96
11-О	1,5	750	22611	34730	145	61	96
11-Р	2,2	750	23612	38216	154	74	111
11-С	2,2	750	25173	41402	163	87	111
11-Т	3	750	34730	48273	179	117	125
11-Х	4	750	38821	53962	189	146	139
12-Х	4	750	35009	56673	222	163	140
15-Х	5,5	750	34689	54107	276	147	155
10-Н	2,2	1000	24213	42922	204	92	98
11-Н	3	1000	26651	42653	252	93	132
11-О	4	1000	30854	47292	269	114	141
11-Р	4	1000	31944	51792	282	134	141
11-С	5,5	1000	34049	55980	298	160	164
12-С	5,5	1000	38652	57980	346	169	164
12-Т	7,5	1000	43684	66981	378	225	179
12-Х	11	1000	47094	76532	403	294	232
15-Х	11	1000	46122	71985	488	258	233
10-Е	4	1500	19952	41138	385	87	101
13-Е	5,5	1500	19321	41790	502	90	134
10-М	7,5	1500	28752	54431	465	151	162
10-Н	7,5	1500	33519	61108	484	186	163
11-Н	11	1500	40060	64424	576	211	171
11-О	15	1500	46504	71518	614	257	229
11-Р	15	1500	48222	78228	644	305	229
11-С	18,5	1500	51877	85441	690	364	247
14-C	22	1500	60388	88601	766	394	266
14-Т	30	1500	79338	101478	794	516	299
14-Х	37	1500	86490	112468	861	637	358
12-Х	37	1500	72006	115981	924	674	356
15-Х	45	1500	70000	108955	1119	596	397

ВО 21-12 №12,515053–123784 м³/ч · 140–1096 Па

Индекс колеса	Мощность, кВт	Частота, об/мин	Расход min, м³/ч	Расход max, м³/ч	Давление max, Па	Давление min, Па	Масса, кг
13-М	1,5	750	15053	32189	140	34	108
14-М	2,2	750	17524	35807	190	42	133
14-Н	2,2	750	24693	40781	173	55	133
14-О	3	750	28852	45804	178	69	139
14-Р	3	750	27164	50206	202	82	139
14-С	4	750	40494	55244	186	100	152
15-Т	5,5	750	39301	60555	263	120	164
15-Х	7,5	750	45595	69874	287	157	250
13-М	4	1000	20454	43578	256	62	151
14-М	5,5	1000	23694	48472	347	77	178
14-Н	5,5	1000	33667	55273	315	99	178
14-О	7,5	1000	39338	62653	332	128	193
14-Р	7,5	1000	37132	68668	377	153	193
14-С	11	1000	54554	74608	337	180	248
15-С	11	1000	38745	69418	455	155	248
15-Т	15	1000	52948	81775	477	215	273
15-Х	18,5	1000	61743	94514	526	289	286
13-М	11	1500	30954	66428	592	142	184
14-М	15	1500	36034	73800	803	175	244
14-Н	18,5	1500	50777	84061	731	230	259
14-О	22	1500	59567	95059	763	293	281
14-Р	30	1500	56400	104188	864	349	315
14-С	30	1500	82977	112939	774	416	315
15-С	37	1500	58606	104956	1046	362	381
15-Т	45	1500	80298	123784	1096	497	412

Данные приведены для всего типоразмерного ряда серии. Подбор по рабочей точке — в блоке «Подбор и заказ» или по запросу: инженер подберёт исполнение и двигатель под ваши расход и давление.

Выпускаемые типоразмеры

№4,0, №4,5, №5,0, №5,6, №6,3, №7,1, №8,0, №9,0, №10,0, №11,2, №12,5

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию

✓ Товар добавлен в корзину

Запросить цену

Вентилятор осевой ВО 21-12

⚙️ Подбор и заказ

Описание

Общие сведения

Назначение и применение

Условия эксплуатации

Варианты изготовления

Технические характеристики

Выпускаемые типоразмеры

Сообщение успешно отправлено!

Каталог

Компания

Покупателям

Контакты

ВЕНТАР-С в городах России

✓ Товар добавлен в корзину

Вентилятор осевой ВО 21-12

⚙️ Подбор и заказ

Описание

Общие сведения

Назначение и применение

Условия эксплуатации

Варианты изготовления

Технические характеристики

Выпускаемые типоразмеры

Заголовок модалки

Заголовок модалки

Сообщение успешно отправлено!

Мы используем Cookie файлы

Каталог

Компания

Покупателям

Контакты

ВЕНТАР-С в городах России
