Осевые вентиляторы ECR EC

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументысертификаты и техописание — по запросу

Вентилятор Polar Bear (Арктика). 12 типоразмеров в серии, ø100–315 мм. Ec-двигатель. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

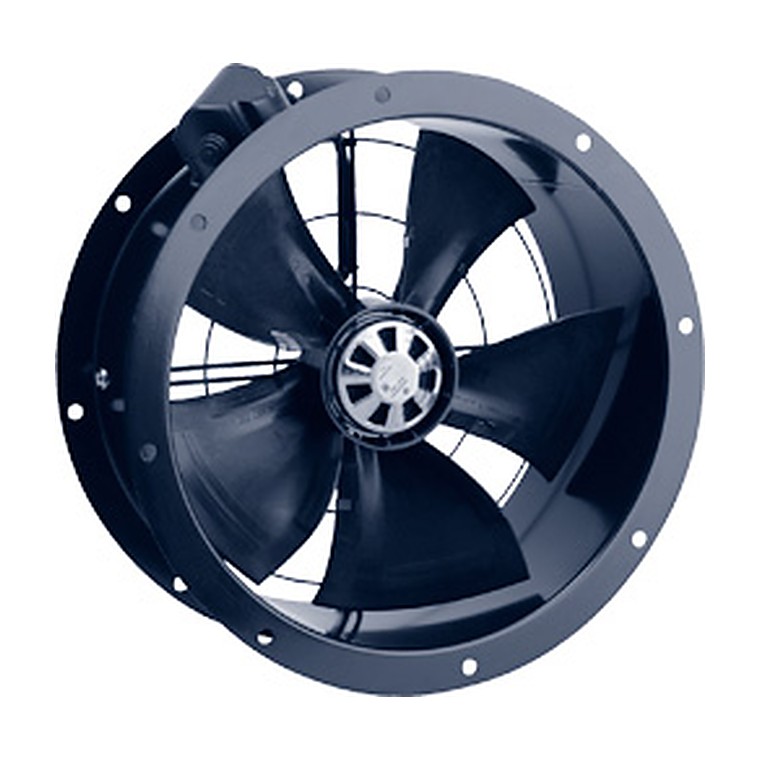

Осевые вентиляторы ЕCR EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и крыльчаткой. Корпус вентилятора и защитная решётка изготавливаются из стали и окрашиваются в черный цвет. Вентиляторы ЕCR предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 54.

ПроизводительPolar Bear (поставка «Арктика»)

Типоразмеров7

Напряжение230 В

Мощность50–360 Вт

Ток0,45–2,2 А

Вес4–16 кг

Данные производителяобновлено 15.08.2014

Конструкция и работа

Рабочее колесо с профильными лопатками перемещает воздух вдоль оси вращения. Такая схема даёт большой расход при небольшом сопротивлении сети, поэтому осевые вентиляторы ставят в стену, в проём или на короткий участок воздуховода.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Большой расходПеремещает значительные объёмы воздуха при малых потерях давления — идеален для проветривания.

Компактная установкаМонтируется в стену, оконный или дверной проём без сети воздуховодов.

Простое обслуживаниеМинимум узлов: колесо, двигатель и защитная решётка.

РеверсОтдельные модели работают на приток и на вытяжку — режим переключается со щита.

Низкое энергопотреблениеНа единицу перемещённого воздуха расходуется меньше энергии, чем у радиальных схем.

Где применяется

Проветривание производственных и складских помещений, вентиляция гаражей и мастерских, подпор и вытяжка на коротких трактах, охлаждение технологического оборудования.

Как подобрать

Осевые вентиляторы подбирают по расходу при малом располагаемом давлении: если сеть длинная и с большим числом отводов, выбирайте канальный или радиальный вентилятор. Проверьте диаметр проёма, направление потока и наличие защитной решётки.

Технические характеристики

Модель	Напр.	Потреб.	Ток, А	Частота	Уровень	Вес, кг	Схема
	питания,	мощн.,		вращ.,	шума,		эл.подкл.
	В/Гц	Вт		об/мин	дБ(А)*
ECR 252 M2 EC	230/50	50	0,45	2400	51	4,0	23
ECR 304 M4 EC	230/50	70	0,50	1500	49	4,5	23
ECR 354 M4 EC	230/50	75	0,60	1250	51	7,0	23
ECR 404 M4 EC	230/50	140	1,10	1100	56	8,0	23
ECR 454 M4 EC	230/50	350	2,20	1300	59	10,0	24
ECR 504 M4 EC	230/50	360	2,20	1100	54	13,0	24
ECR 606 M6 EC	230/50	240	1,00	800	50	16,0	24

* Уровень звукового давления на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2, дБ(А).

Чертёж и присоединительные размеры

Аэродинамические характеристики

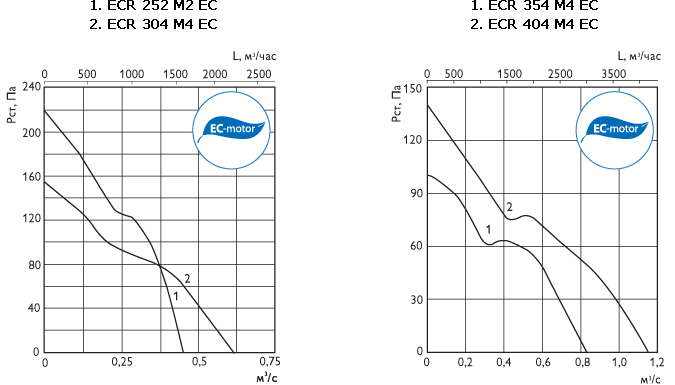

Аэродинамическая характеристика — 252-404

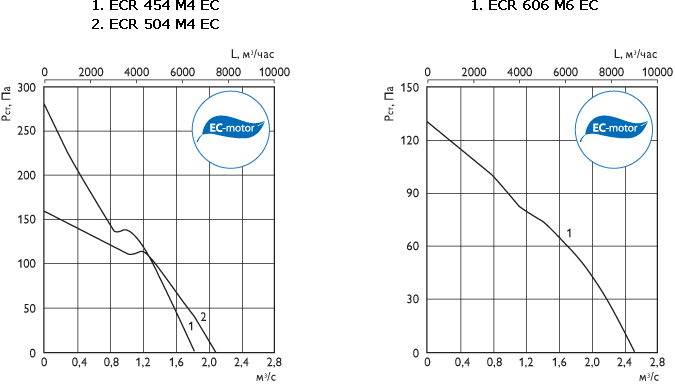

Аэродинамическая характеристика — 454-606

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Крыльчатка вентилятора полностью остановилось. Двигатель и крыльчатка полностью остыли. При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка крыльчатки вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте крыльчатку на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что крыльчатка не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления. Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить крыльчатку; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Осевой вентилятор плохо работает на сеть с высоким сопротивлением — расход резко падает.

Устанавливайте защитную решётку со стороны свободного всасывания, если колесо доступно для персонала.

При наружной установке предусмотрите козырёк или жалюзийную решётку от осадков.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
