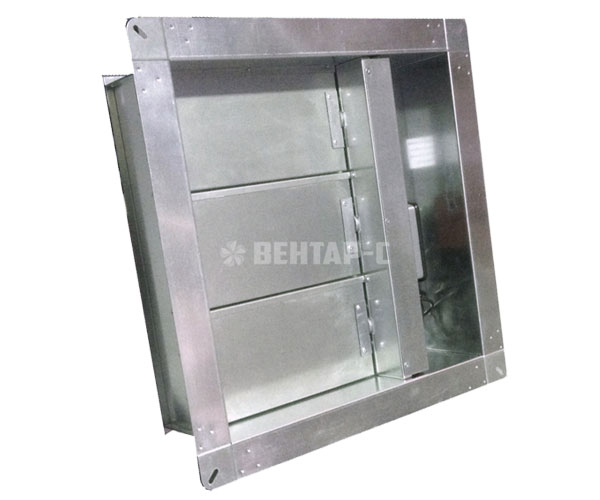

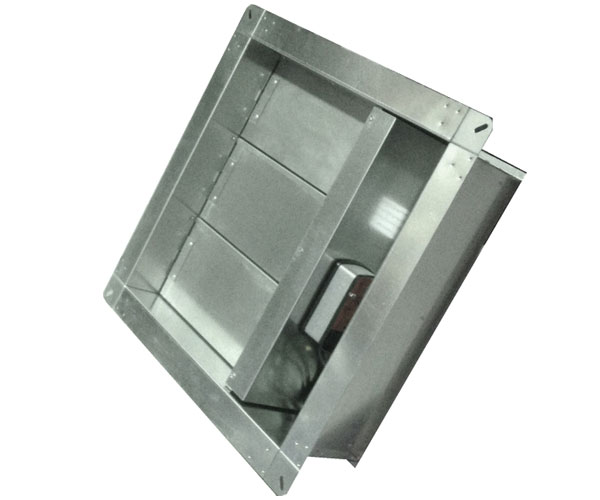

Клапан лифтового исполнения КДМ-2м-СЛ/КДМ-3-СЛ

Описание клапана КДМ-2м-ЛС/КДМ-3-ЛС

Конструкция нормально закрытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов. В режиме дымового клапана КДМ-3-ЛС предназначен для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м-ЛС. По своему функциональному назначению КДМ-3-ЛС применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана аналогично клапану КДМ-2м. Вид исполнения:

• (по умолчанию) - стенового типа;
• К - канального типа.

Тип привода:

• МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
• МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
• МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
• МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В;
• ЭМ(24/220) - электромагнитный привод, с напряжением питания 24/220В.

Тип сечения: прямоугольно (квадратное) Дополнительные опции:

• K - наличие клеммной колодки (для МВ...,MS...).
• Предел огнестойкости клапана КДМ-2м-СЛ-E 90
• Предел огнестойкости клапана КДМ-3-СЛ-EI 120
• Противопожарный клапан КДМ-2м-СЛ по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана аналогично клапану КДМ-2м.

Противопожарный клапан КДМ-3-СЛ в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения аналогично клапану КДМ-3. Конструкция нормально закрытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов. В режиме дымового клапана КДМ-3-СЛ предназначен для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м-СЛ. Клапан КДМ-2м-Сл/КДМ-3-СЛ изготавливается из оцинкованной стали. Особенностью клапана КДМ-2м-СЛ/КДМ-3-СЛ является отсутствие вылета заслонки за пределы клапана за счет использования заслонки с несколькими створками связанных между собой системой тяг. Это позволяет монтировать клапан КДМ-2м-СЛ/КДМ-3-СЛ в лифтовых шахтах, не препятствуя движению кабины лифта. Клапан КДМ-2м-Сл/КДМ-3-СЛ выпускается как в стеновом, так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов Клапан КДМ-2м-Сл/КДМ-3-СЛ работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности. Вид климатического исполнения и категория размещения: УЗ по ГОСТ 15150 Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.
